剪板機改裝伺服前擋料裝置技術方案

一 剪板機伺服前擋料簡介：

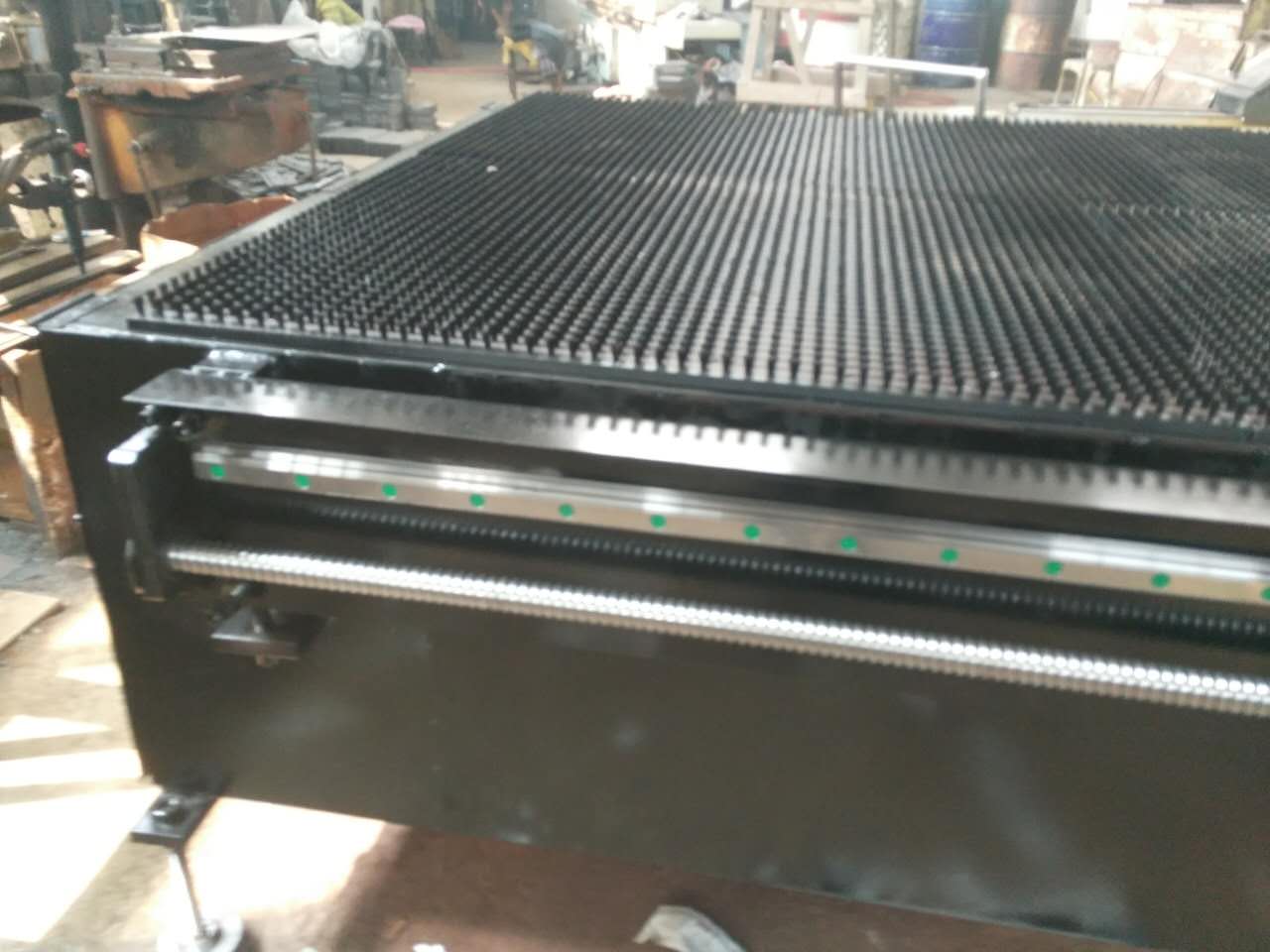

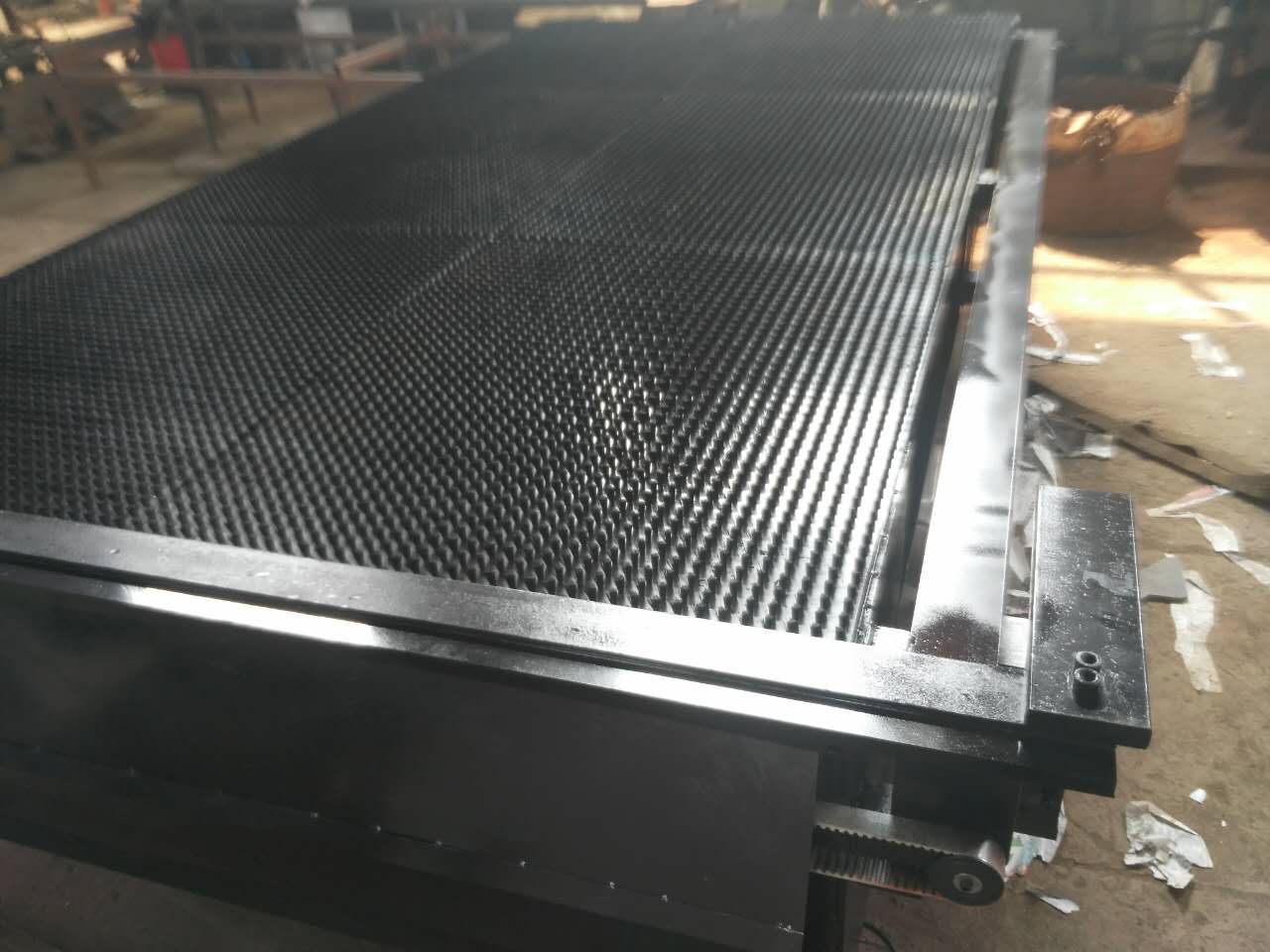

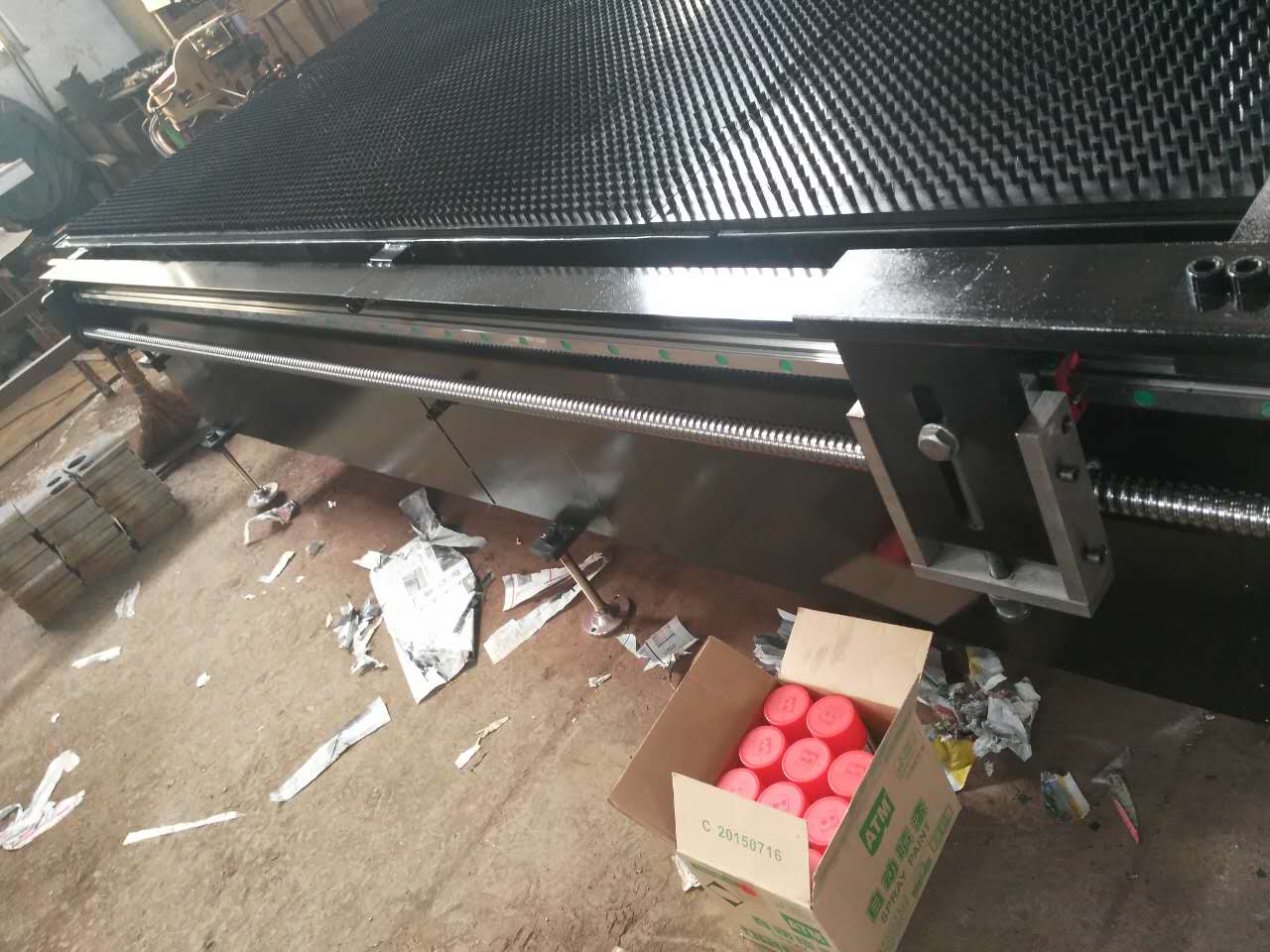

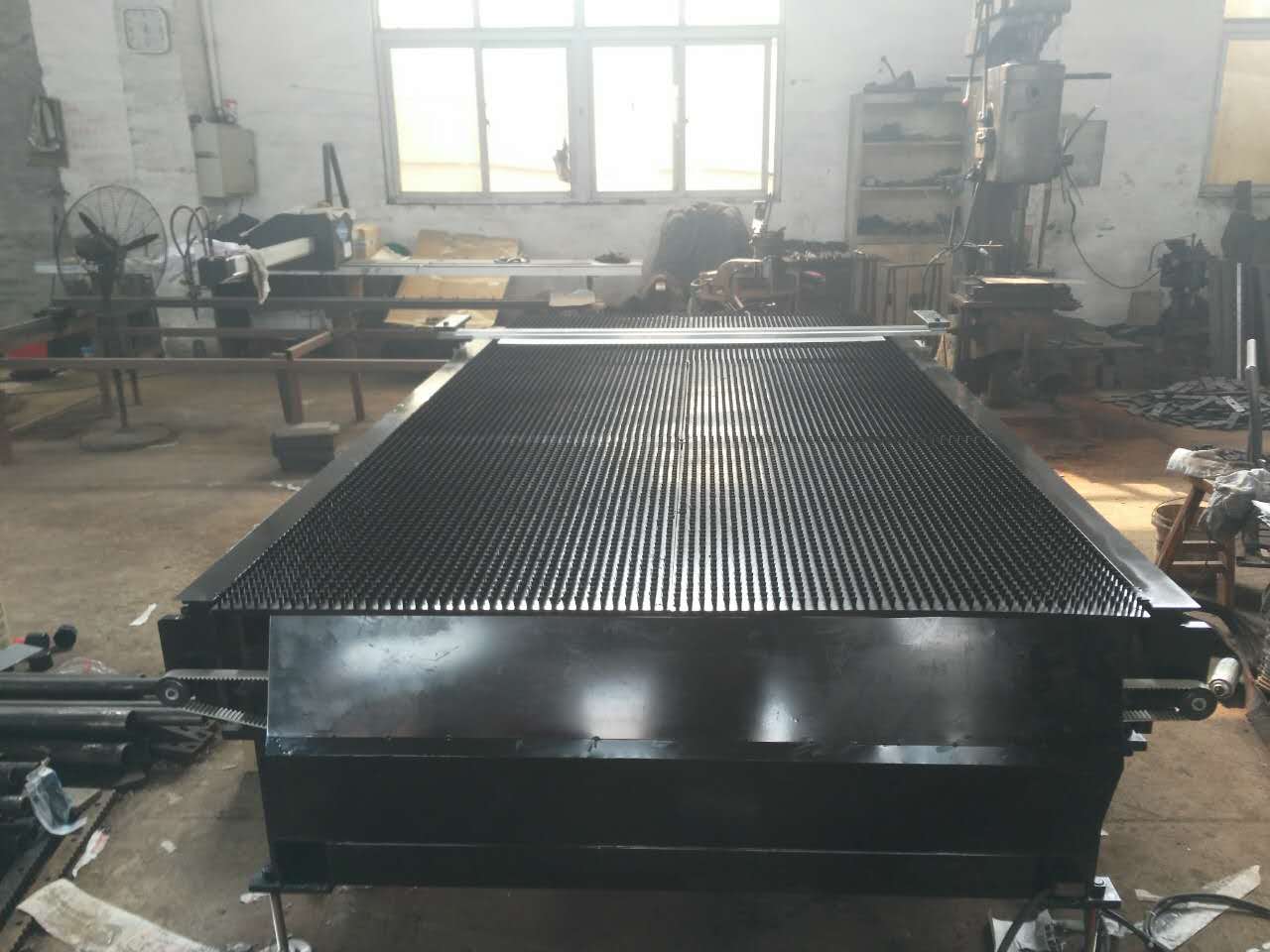

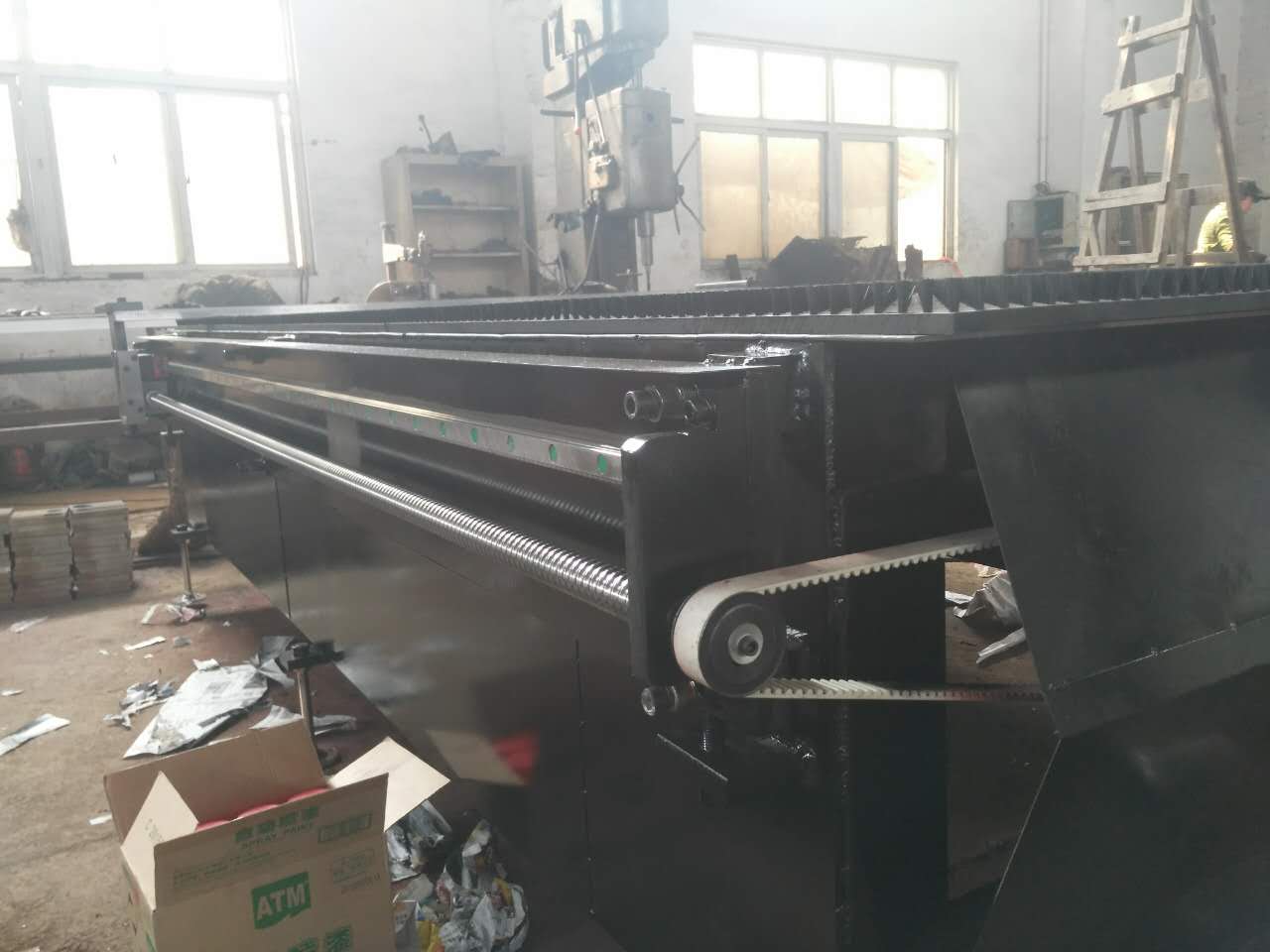

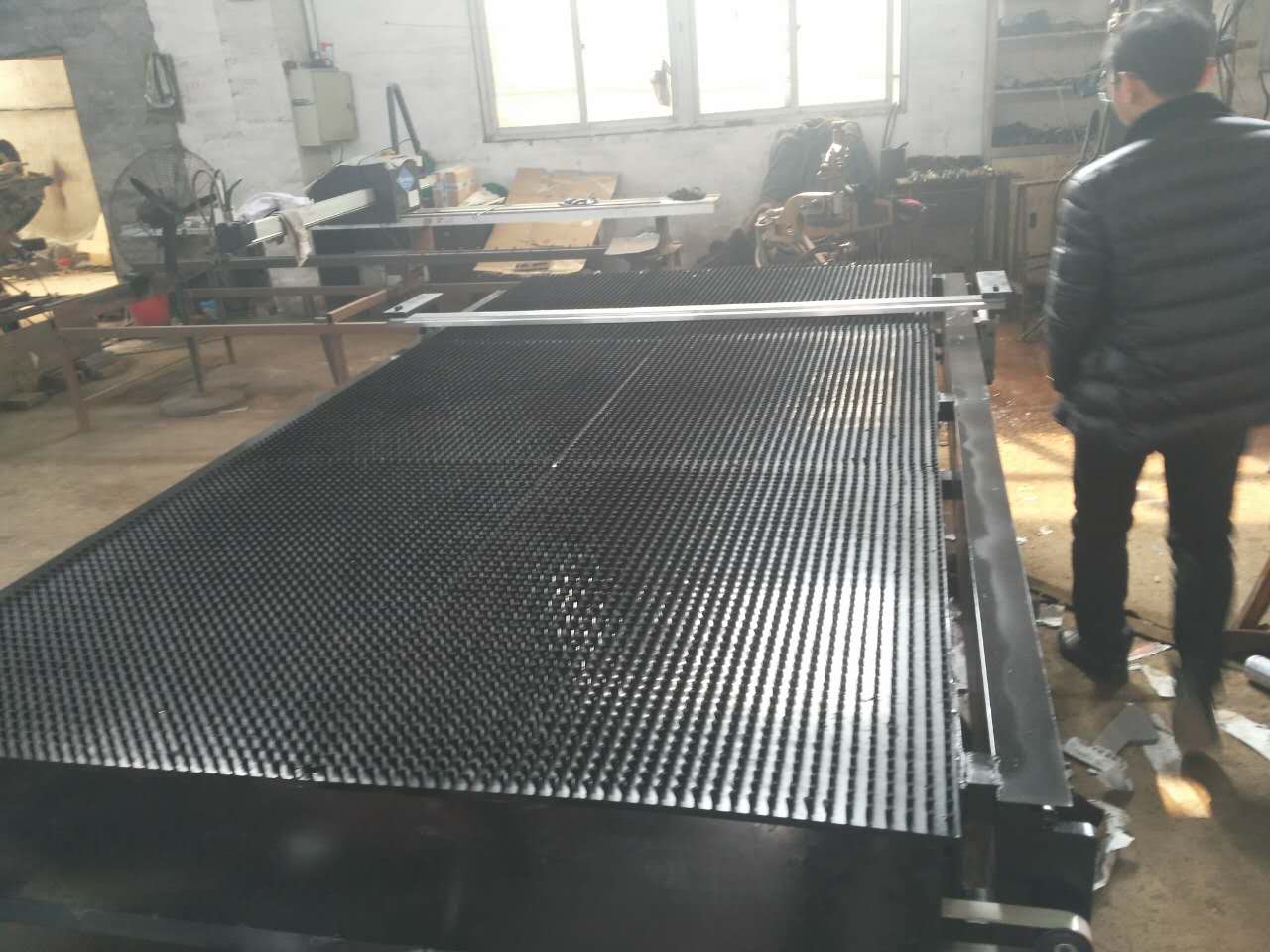

                       包括有一個位于剪板機前面的固定機架，機架上面為一個前后方向的導軌，在導軌上座落著一個擋板，在機架上還安裝有一個伺服電機，伺服電機通過一個同步帶輪帶動一個與導軌方向平行的絲杠，與絲杠配合的螺母固定連接在上述的承擋板上，增加一個垂直擋板，垂直靠板作用：1 保證剪板產品對角線  2 作垂直靠邊，配合擋料塊使用，精密定位。

二 剪板機伺服前擋料優點

（1）剪板機伺服前擋料優點

1 定位速度快，精度高

2 省的人工看線誤差，可隨時翻轉效率高#送料機無法翻轉，

3 批量板料也可以設置成連續剪切，可以一次剪出自己想要的產品，例如要剪一塊100*200料片，只需設置第一刀剪100第二刀剪200，然后放料剪切就好了

4一般現在工人剪切都靠卷尺量刀口到工作臺，然后完成剪切，一個是速度慢，二是精度差,如果連續剪切效率就低，前擋料設計就是解決這些問題，只需把板料靠住擋板無需看線直接剪切就可以，并且是如果長料分條，機器后面無需站人把余料往前推，機器剪完一條就可以直接往里送，

三 剪板機伺服前擋料的功能介紹：

1 當板材整塊或者較大時，用后檔塊定位；當連續剪到最后面一塊時，光靠后檔塊定位可能無法壓住或者操作危險，即當剪板到最一次時，用前擋料方便。
