剪板機改裝數控前擋料裝置、前送料機裝置
摘要：
本產品主要介紹剪板機改裝剪板機改裝數控前擋料裝置、前送料機裝置的優點，南京淦元自動化有限公司的先進改裝辦法，剪板機改裝前擋料前送料機的性能特點，剪板機改裝前擋料前送料機的改裝清單及配件！
我們公司研發的剪板機前擋料裝置優勢：

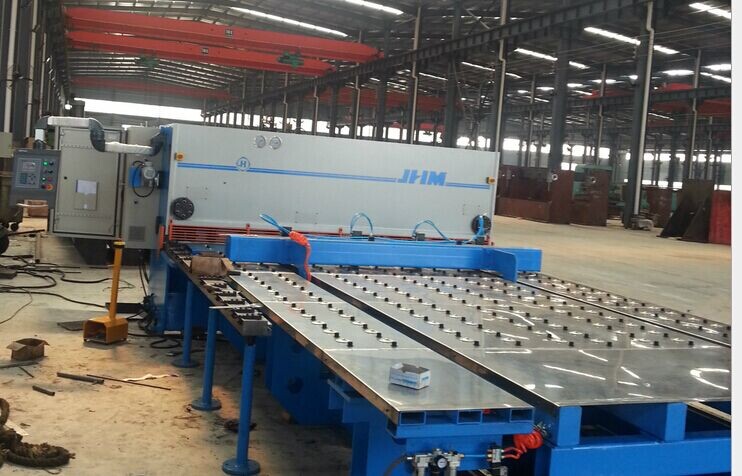

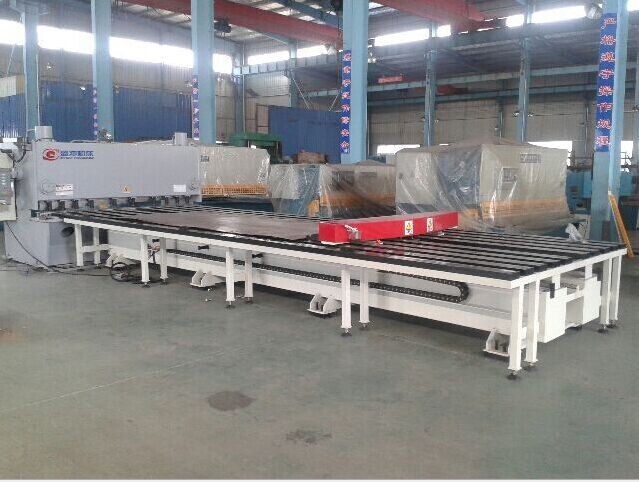

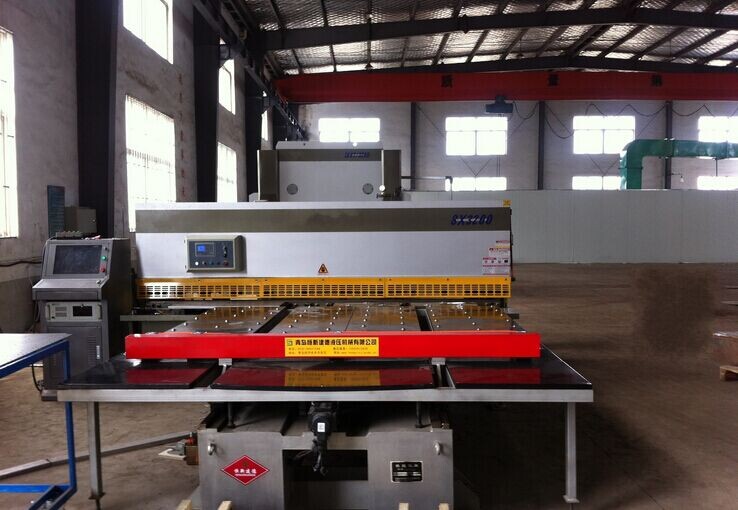

我們公司生產的剪板機前擋料裝置：包括有一個位于剪板機前面的固定機架，機架上面為一個前后方向的導軌，在導軌上座落著一個可前后移動的承料架；在機架上還安裝有一個伺服電機，伺服電機通過一個同步帶輪帶動一個與導軌方向平行的絲杠，與絲杠配合的螺母固定連接在上述的承料架上；在承料架上面，還設置有若干個定位件。本實用新型由于采用可移動的承料架本全定位件作為前定位，可以根據板料定位長度的大小進行調整，板料下料定位精度高，無累積誤差，同時機床前面的操作空間大，方便了操作。
我們公司剪板機前擋料裝置清單：
包括有：
1一個位于剪板機前面的固定機架
2上面為一個前后方向的導軌
3在導軌上座落著一個可前后移動的承料架
4在機架上還安裝有一個 伺服電機
5伺服電機通過一個同步帶輪
6帶動一個與導軌方向 平行的絲杠
7與絲杠配合的螺母固定連接在承料架
8承料架，
9還設置有若干個定位件、輔材
我們公司數控剪板機前擋料性能的特點：
1.加工送料精度±0.1mm,剪壓次數≥50次，（具體剪壓次數由剪板機決定）。
2.配有數控自動送料平臺，替代后擋料，提高工作效率。
3.整機回火處理，振動時效消除內應力。

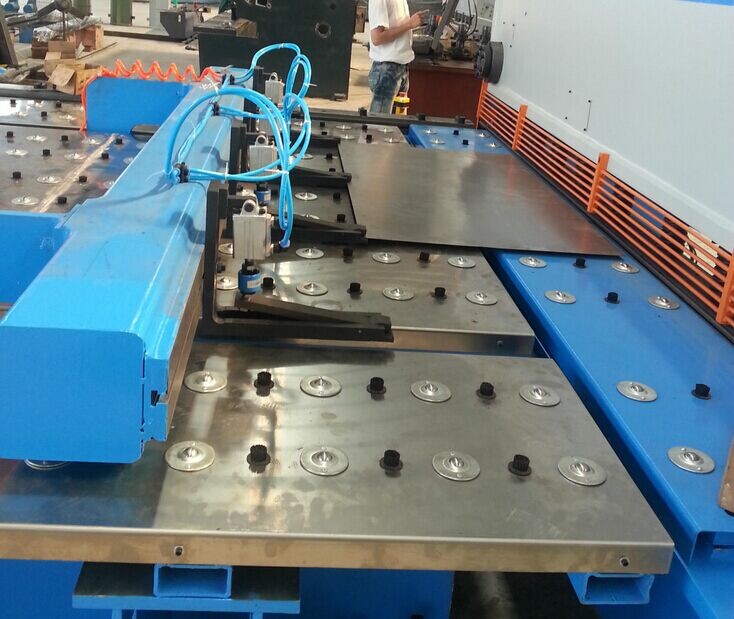

4.采用全浮動氣動夾鉗及萬向球托料裝置，防止板材劃傷。
5.設置后翻轉托料，減少板料牽引產生的誤差。
6.獨自研發的專用數控系統，可免費升級，操作簡單。
剪板機前擋料改裝方式：
剪板機根據板件尺寸和操作步驟、范疇的要求，確定團體布局、尺寸。鋼板件長短不一，厚度各異，以是，整套裝置長度要切合最長板件的剪切，又要思量到較短板件加工，園地空間的利用率；既要切合較寬板件的加工，又要思量留有工人操作的空間。從饜足上述計劃要求出發，我們把剪板機送料配置分為三個部門：前部為既能升降又可旋轉的液壓、滾珠部門，中部為電動驅動輥部門，后部為資助輥部門。前部圓形臺面使工人有了充足的操作空間。接下來，我們對其作進一步的敘述。
數控剪板機送料配置前部
此部門組成為：下部可移動、調治的腳輪、腳踏升降器，中部尾部法蘭式液壓缸，根據剪板機操作臺面實際高度，確定座筒的尺寸，上部圓盤配上軸承及萬向滾珠，使剪切鋼板剪切時推進、旋轉機動自若。然后再配以液壓泵和控制箱。
