普通沖床數控改造的總體方案設計

摘要： 本文主要普通沖床數控改造總體方案的確定，從系統選擇，驅動技術方案，設計參數等三個方面進行闡述普通沖床改裝數控的技術問題！

普通沖床沖壓工件的開始和停止都是由人工腳踏控制的，這種控制是通過一定的機械機構，而且工件在工作臺上的移動是由手動控制的，現將工件的移動改造成由控制系統控制完成。為了實現普通沖床的數控加工，需要對原有的普通沖床進行改造。在保留普通沖床床身的基礎上，將原來的工作臺改造為具有縱橫兩個方向的工作臺?？v橫兩個方向的進給運動分別由兩個步進電機來驅動，采用滾珠絲杠副作為進給運動的傳動元件，通過控制系統對數據進行計算處理，輸出脈沖來控制步進電機的轉動。步進電機與滾珠絲杠通過聯軸器連接，帶動滾珠絲杠轉動，從而帶動工作臺在縱向和橫向的移動。為保障沖床沖頭與進給運動之間的聯系需要在沖頭上安裝一個位置傳感器，以實現沖頭和進給運動之間的聯系。該設計主要包括兩部分，一部分是工作臺機械部分的設計，另一部分是控制部分的設計。普通沖床經改造后如下圖所示：

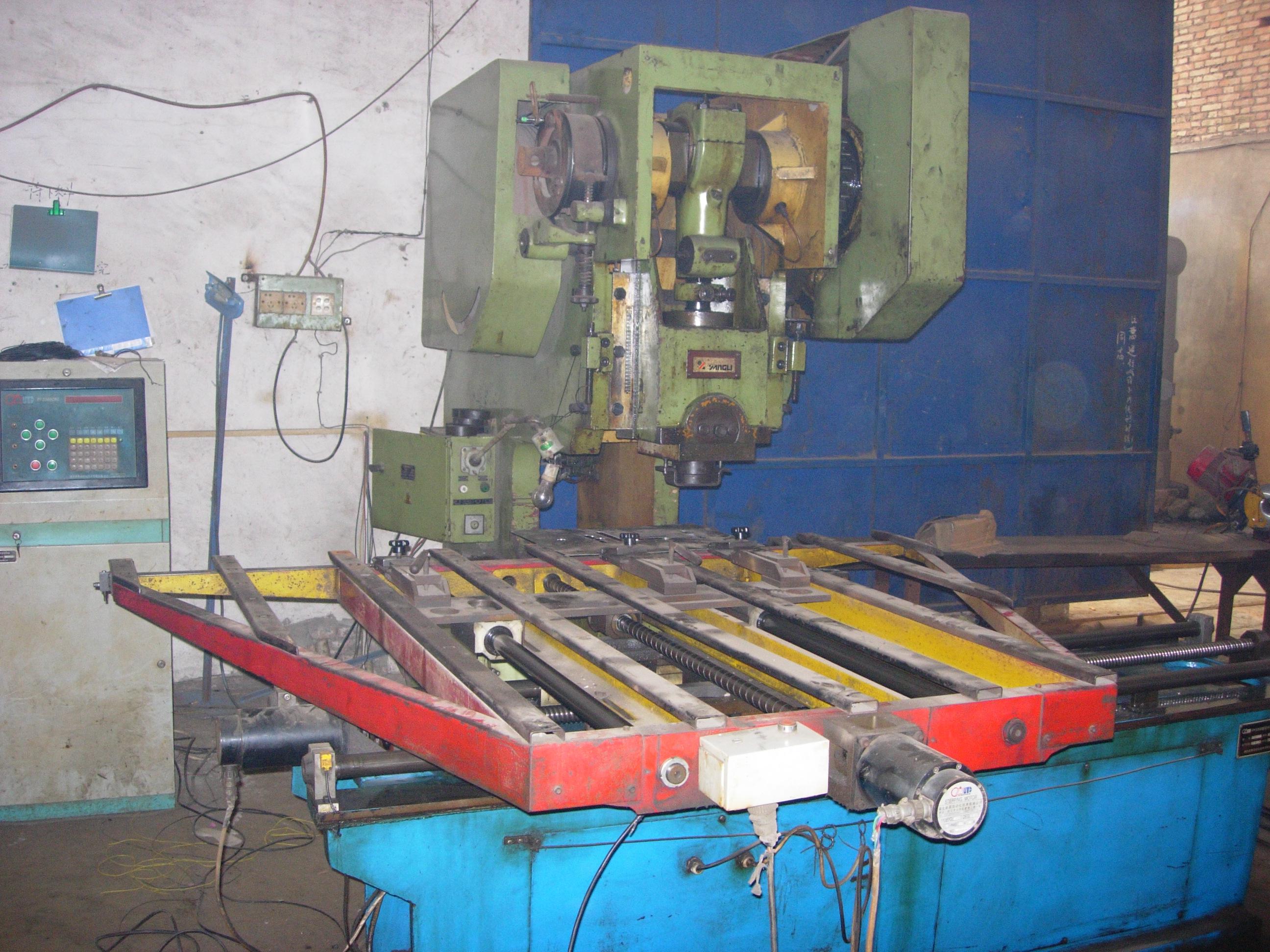

圖2-1 數控改造后的普通沖床

 普通沖床數控改造方案的選擇

1、選擇數控系統運動方式

由于沖床的數控裝置只要求精確地一個坐標點到另一個坐標點的定位精度，而不限制從一點到另一點的運動軌跡，且在移動過程中不進行任何加工。為了使生產效率提高和定位能力的精確，采用點位數控系統。

2、控制系統的選擇

根據沖床加工要求，數控系統一般采用八位微機。近年來國有一些主要的半導體制造廠家相繼生產了各種八位單片微型機，主要有MCS—48系列，CS-51系列，Mostek的3870，Motorolo公司的6801和6805。目前在國內用的較廣，開發工具較齊的是MCS-51系列，這里選用MCS-51系列中的8051。硬件設計起來相對比較簡單，系統結構比較緊湊是MCS-51系列單片機的特點之一。進行一些簡單設計時，MCS-51系統的最小系統可以通過對8031的擴展就能實現功能的要求，進行復雜設計時，由于MCS-51的具有一定擴展功能，可以充分利用這一功能，形成具有強大功能、較大規模的系統。

3、驅動部分的選擇

伺服系統有開環、閉環和半閉環三種控制方式。由于開環系統中沒有位置檢測安裝及反饋路線，因此，開環控制系統的精度較差，但由于該系統機構簡單，易于調整，在精度不太高的場合中仍得到較為廣泛的應用。雖然閉環、半閉環對控制系統能夠實現較高精確的位置伺服。由于反饋環節必須的技術條件要控制閉環系統的良好的穩態和動態性能，因此它的難度也隨之提高。由于本設計是在普通沖床的基礎上進行的改造，故采用步進電動機實現開環驅動控制。其系統框圖如下：

普通沖床數控改造的方案設計要求

將普通沖床改造成數控沖床機械部分的設計參數如下：

表2-1沖床改造機械部分設計參數
