數控折彎機的組成和工作原理

數控折彎機的組成和工作原理

    數控折彎機由程序編制及程序載體、輸入裝置、數控裝置（CNC）、伺服驅動及位置檢測、輔助控制裝置、機床本體等幾部分組成。

一、程序編制及程序載體

折彎機數控系統程序是數控折彎機自動加工零件的工作指令。在對加工零件進行工藝分析的基礎上，確定零件坐標系在機床坐標系上的相對位置，即零件在機床上的安裝位置；刀具與零件相對運動的尺寸參數；零件加工的工藝路線、切削加工的工藝參數以及輔助裝置的動作等。得到零件的所有運動、尺寸、工藝參數等加工信息后，用由文字、數字和符號組成的標準數控代碼，按規定的方法和格式，編制零件加工的數控程序單。編制程序的工作可由人工進行；對于形狀復雜的零件，則要在專用的編程機或通用計算機上進行自動編程（APT）或CAD/CAM設計。

 編好的折彎機數控系統程序，存放在便于輸入到數控裝置的一種存儲載體上，它可以是穿孔紙帶、磁帶和磁盤等，采用哪一種存儲載體，取決于數控裝置的設計類型。

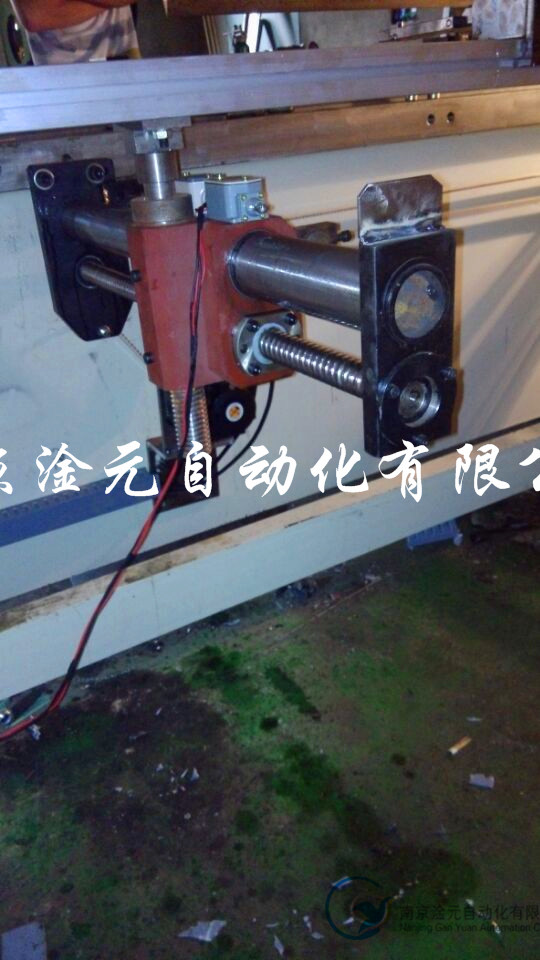

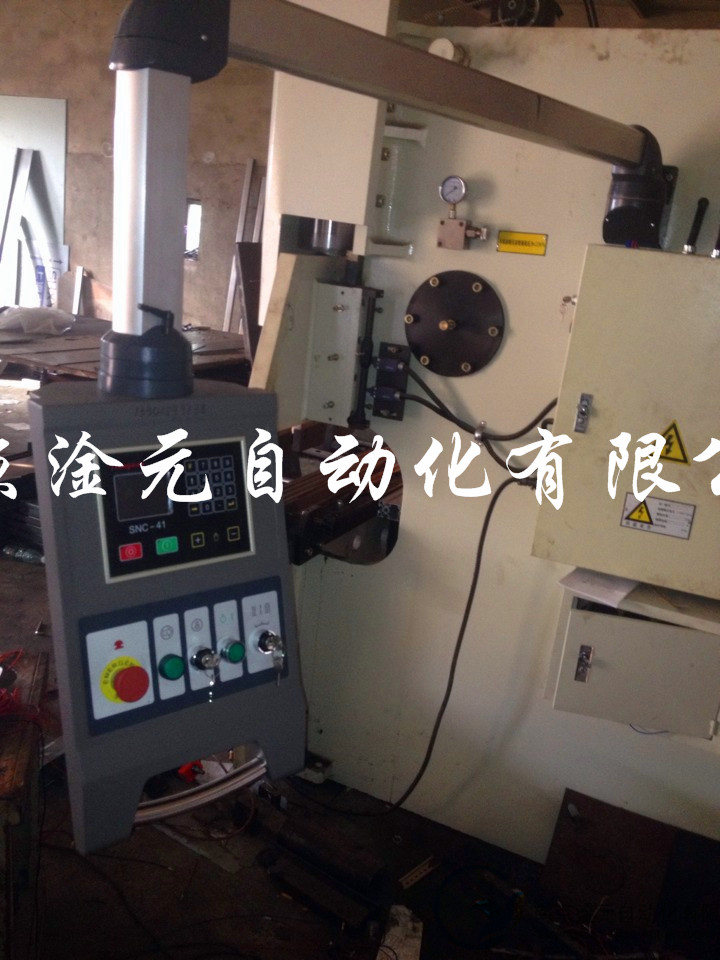

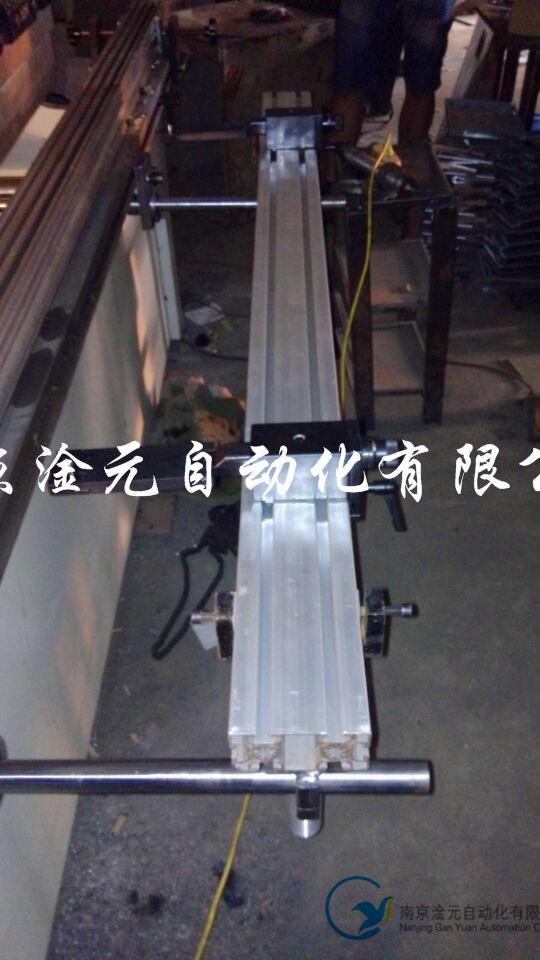

 數控折彎機的基本結構

二、輸入裝置

輸入裝置的作用是將程序載體（信息載體）上的數控代碼傳遞并存入數控折彎機數控系統內。根據控制存儲介質的不同，輸入裝置可以是光電閱讀機、磁帶機或軟盤驅動器等。數控折彎機加工程序也可通過鍵盤用手工方式直接輸入數控折彎機數控折彎機數控系統；數控加工程序還可由編程計算機用RS232C或采用網絡(luò )通信方式傳送到數控折彎機數控系統中。

零件加工程序輸入過程有兩種不同的方式：一種是邊讀入邊加工（數控折彎機數控系統內存較小時），另一種是一次將零件加工程序全部讀入數控裝置內部的存儲器，加工時再從內部存儲器中逐段逐段調出進行加工。

三、數控裝置

數控裝置是數控折彎機的核心。數控裝置從內部存儲器中取出或接受輸入裝置送來的一段或幾段數控加工程序，經過數控裝置的邏輯電路或系統軟件進行編譯、運算和邏輯處理后，輸出各種控制信息和指令，控制機床各部分的工作，使其進行規定的有序運動和動作。

零件的輪廓圖形往往由直線、圓弧或其他非圓弧曲線組成，刀具在加工過程中必須按零件形狀和尺寸的要求進行運動，即按圖形軌跡移動。但輸入的零件加工程序只能是各線段軌跡的起點和終點坐標值等數據，不能滿足要求，因此要進行軌跡插補，也就是在線段的起點和終點坐標值之間進行“數據點的密化”，求出一系列中間點的坐標值，并向相應坐標輸出脈沖信號，控制各坐標軸（即進給運動的各執行元件）的進給速度、進給方向和進給位移量等。

四、驅動裝置和位置檢測裝置

    驅動裝置接受來自數控裝置的指令信息，經功率放大后，嚴格按照指令信息的要求驅動機床移動部件，以加工出符合圖樣要求的零件。因此，它的伺服精度和動態響應性能是影響數控折彎機加工精度、表面質量和生產率的重要因素之一。驅動裝置包括控制器（含功率放大器）和執行機構兩大部分。目前大都采用直流或交流伺服電動機作為執行機構。

位置檢測裝置將數控折彎機各坐標軸的實際位移量檢測出來，經反饋系統輸入到機床的數控裝置之后，數控裝置將反饋回來的實際位移量值與設定值進行比較，控制驅動裝置按照指令設定值運動。

五、輔助控制裝置

輔助控制裝置的主要作用是接收數控裝置輸出的開關量指令信號，經過編譯、邏輯判別和運動，再經功率放大后驅動相應的電器，帶動機床的機械、液壓、氣動等輔助裝置完成指令規定的開關量動作。這些控制包括主軸運動部件的變速、換向和啟停指令，刀具的選擇和交換指令，冷卻、潤滑裝置的啟動停止，工件和機床部件的松開、夾緊，分度工作臺轉位分度等開關輔助動作。

     由于可編程邏輯控制器具有響應快，性能可靠，易于使用、編程和修改程序并可直接啟動機床開關等特點，現已廣泛用作數控折彎機的輔助控制裝置。

     六、機床本體

     數控折彎機的機床本體與傳統機床相似，由主軸傳動裝置、進給傳動裝置、床身、工作臺以及輔助運動裝置、液壓氣動系統、潤滑系統、冷卻裝置等組成。但數控折彎機在整體布局、外觀造型、傳動系統、刀具系統的結構以及操作機構等方面都已發生了很大的變化。這種變化的目的是為了滿足數控折彎機的要求和充分發揮數控折彎機的特點。
