折彎機數控機床雙螺母墊片式、螺紋式、齒差式三種滾珠絲杠的消隙方法

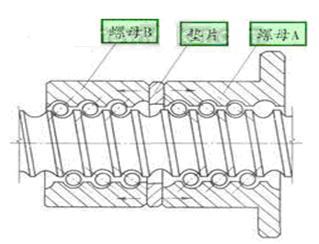

1.雙螺母墊片式消隙

   此種形式結構簡單可靠、剛度好，應用最為廣泛，在雙螺母間加墊片的形式可由專業生產廠根據用戶要求事先調整好預緊力，使用時裝卸非常方便。

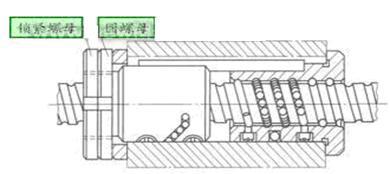

2.雙螺母螺紋式消隙

   利用一個螺母上的外螺紋，通過圓螺母調整兩個螺母的相對軸向位置實現預緊，調整好后用另一個圓螺母鎖緊，這種結構調整方便，且可在使用過程中，隨時調整，但預緊力大小不能準確控制。

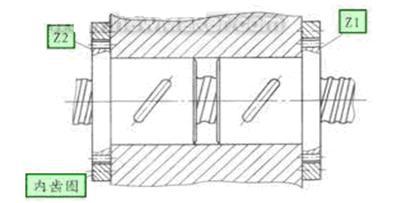

3.齒差式消隙

   在兩個螺母的凸緣上各制有圓柱外齒輪，分別與固緊在套筒兩端的內齒圈相嚙合，其齒數分別為Z1、Z2，并相差一個齒。調整時，先取下內齒圈，讓兩個螺母相對于套筒同方向都轉動一個齒，然后再插入內齒圈，則兩個螺母便產生相對角位移，其軸向位移量為：式中Z1、Z2為齒輪的齒數，Ph為滾珠絲杠的導程。
