SNC-51折彎機伺服數控控制系統操作說明書手冊
SNC-51折彎機控制系統操作手冊
目 錄
第1章 簡介
感謝您使用SNC-51折彎機數控系統，為了您的正確使用與安全，請先仔細閱讀本手冊，并提出您寶貴的意見！
SNC-51折彎機數控系統具有以下專業控制功能：
1、對折彎機的后擋料及油缸中擋塊位置進行自動定位控制。
2、參數可設單邊和雙邊定位方式，單邊定位方式可有效消除絲桿傳動間隙。
3、系統具有軟限位功能。
4、斷電位置記憶功能。
5、可根據絲杠螺距、傳動比，來設置顯示比例因子，亦可以通過示教操作功能由數控系統自動計算出顯示比例因子，操作非常簡便。
6、單工步插入模式，非常實用方便。
7、多工步編程功能，可實現多步自動運行。
8、退讓逃料功能，避免后擋料裝置與工件的干涉，減少磨損。
9、設有密碼保護。
當用戶要對系統進行位置示教或參數修改操作時，需要輸入正確的用戶密碼，否則只能查看參數或進行修改當前位置操作，詳見相關章節說明。
2.1 顯示
2.2 存儲空間
系統有30個程序，程序號1～30，每個程序最多有15個工步，每個工步最大設定工件數為999。另外還有1個單工步程序，程序號為0。
2.3 電氣規格
系統供電電源：
輸入電壓： DC5V ±10%
最大電流： >= 1A
編碼器電源輸出：
輸出電壓： DC5V ±10%
最大電流： 200mA
IO供電電源：
輸入電壓： DC24V ±10%
最大電流： >= 1A
輸入通道：
輸入電壓： DC24V ±10%
最大電流： 20mA
輸出通道：
外接電壓： DC24V ±10%
最大電流： 50mA
2.4 環境溫度
工作溫度： 0～50℃
存儲溫度： -20～70
第3章 安裝和接線
3.1 安裝與配線注意事項
l 實施安裝、配線，務必關閉電源（例：安裝編碼器）。
l 電源端子的誤接、輸入輸出線連接不當、輸出線短路等是造成系統重大損傷的原因。所以在通電之前，要認真檢查電源和接地、輸入輸出線是否正確連接。
l 請使用我們標配的開關電源供電。
l 在電柜中強弱電用金屬軟管分開，并將金屬軟管接大地。
l 請選擇安全的區域來安裝SNC-51系統，防止高溫及日光直接照射，避免濕氣和水滴的潑濺。
l 請勿在高溫、結露、有塵埃、油煙、導電性粉塵、腐蝕性氣體、可燃性氣體的場所使用。
3.2 安裝方向與空間
SNC-51系統一般采用嵌入式安裝在控制面板上，其上下左右相鄰的元件和擋板（殼體）必須保持足夠的空間。
3.3 安裝環境
l 無水滴、蒸氣、灰塵及油性灰塵的場所。
l 無易燃易爆、腐蝕性氣體場所。
l 無強電磁雜訊干擾場所。
l 環境溫度在0℃～50℃之間。若環境溫度超過40℃以上時，請置于通風良好的場所。
l 相對濕度在90%RH以下。
3.4 IO部分
本系統采用IO模塊與HMI分離式結構，二者之間采用RS485總線連接，IO模塊上有系統電源、輸入輸出接線端子和狀態指示燈、以及伺服、編碼器接口等。
3.4.1輸入信號端
|
名稱 |
說明 |
名稱 |
說明 |
|
5V |
系統電源 |
I3 |
Y參考點信號 |
|
GND |
系統電源的地 |
I4 |
單次模式輸入 |
|
24V |
IO電源 |
I5 |
連續模式輸入 |
|
COM |
IO電源的地 |
I6 |
腳踏下信號輸入 |
|
I0 |
上死點信號 |
I7 |
腳踏上信號輸入 |
|
I1 |
變速點信號 |
I8 |
NC |
|
I2 |
X參考點信號 |
I9 |
NC |
3.4.2 輸出信號端
|
名稱 |
說明 |
名稱 |
說明 |
|
O0 |
X-S_ON（X軸伺服使能） |
O6 |
閥控制輸出 |
|
O1 |
Y-S_ON（Y軸伺服使能） |
O7 |
閥控制輸出 |
|
O2 |
空 |
O8 |
閥控制輸出 |
|
O3 |
空 |
O9 |
閥控制輸出 |
|
O4 |
閥控制輸出 |
O10 |
閥控制輸出 |
|
O5 |
閥控制輸出 |
O11 |
閥控制輸出 |
3.4.3 與HMI的通訊接口
|
引腳 |
1 |
2 |
3 |
|
說明 |
GND |
RS485- |
RS485+ |
3.4.4 與iFir伺服的通訊接口
|
引腳 |
1 |
2 |
3 |
|
說明 |
GND |
RS485- |
RS485+ |

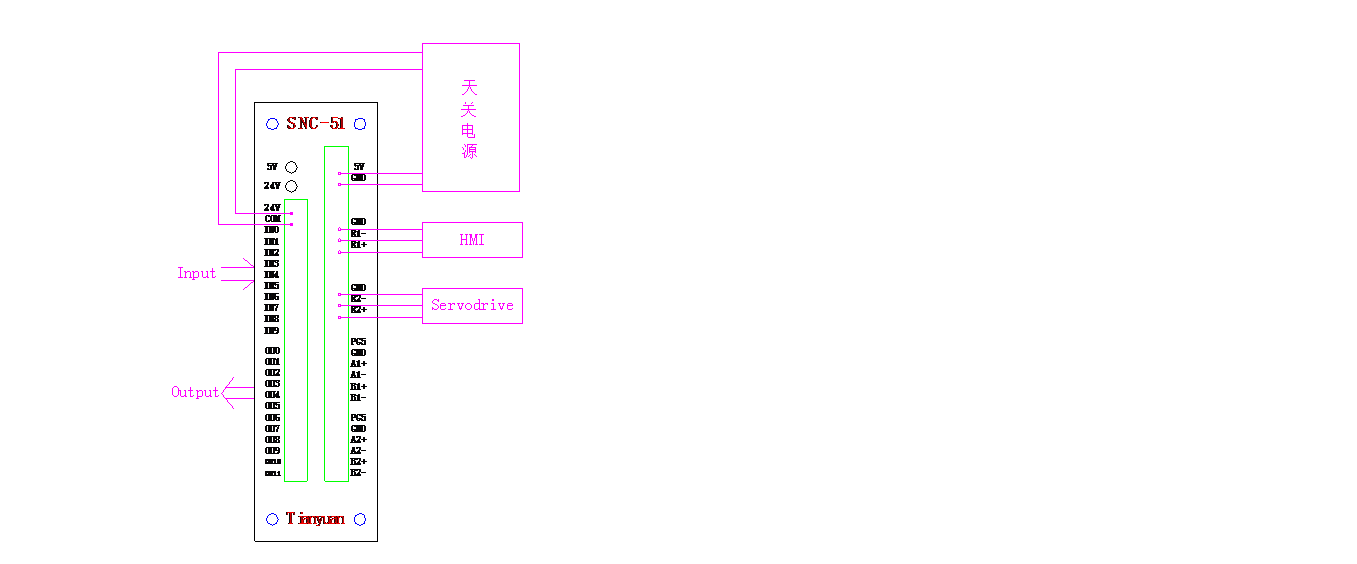

3.4.5 系統示意圖
3.5 電氣設計典型應用舉例
第4章 操作說明
l 檢查SNC-51系統的電源線、接地線、輸入輸出信號線是否連接可靠、正確。
l 檢查進線電源電壓是否正常。確認到系統的直流電源正常。
通電后，看系統是否工作正常，如異常應立即斷電重新檢查接線。

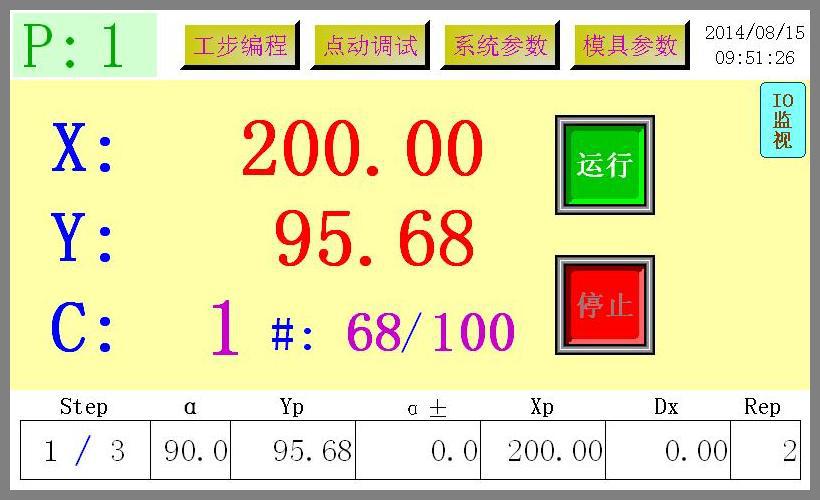

4.1 主畫面
系統電源打開，便進入如下主工作畫面
說明：
P：表示用戶選擇的當前折彎程序號，當程序號為0時，系統設定為單步程序；1~30號程序時，系統設定為可以多步程序，本系統設定每個程序最多可以為15個工步；
X：后擋料位置X軸實際位置值；
Y：死擋塊Y軸實際位置值；
C：當前工步實際折彎重復次數。光標移動到此位置，可以重新設定已重復次數。單步運行時，當已重復次數大于或等于表格中預設的重復次數后，系統控制折彎機停止運行，必須重新設定已重復次數或預設重復次數后才能重新運行系統。
#：分子為當前折彎程序實際循環次數，分母為程序設定的總循環次數。
屏幕下方表格中顯示的是當前工步各編程值：
Step：分子為當前工步值，分母為總工步數；
α： 需要的折彎角度值；
Yp： 設定的折彎深度值；當模具號設為0時，用戶只能進行折彎深度Yp編程，不可以進行折彎角度編程；當模具號設為非0時，用戶只能進行折彎角度α編程，不可以進行折彎深度Yp編程；
Cy： 折彎深度補償值；
Xp： 后擋料位置X軸編程值；
Dx： X軸的退讓值；
Rep： 當前工步折彎重復次數。
另外，主畫面中還有IO輸入輸出信號的實時狀態顯示。點擊右側的“IO監視”按鈕，便可以顯示或隱藏IO狀態指示燈。
0號為單步程序，1~30為多步程序。X、Y項顯示X軸、Y軸的當前實際位置值，其顯示單位可以在參數界面中設置。C項顯示的是當前工步折彎程序已重復執行的次數。
多步運行時，主畫面多一項工件計數顯示(#)，左邊的分子是已完成工件數，右邊的分母是預設工件數。光標移動到此位置，可以重新設定工件計數的分子和分母。多步運行時，折彎一次工步重復執行次數加一，當前工步的已重復執行次數達到預設重復次數后，自動運行到下一工步。所有工步執行完，工件計數的已完成數加一，并自動回到第一工步繼續執行。當工件計數的已完成數大于或等于預設值后，系統控制折彎機停止運行，必須重新設定工件計數的已完成數或預設值后才能重新運行系統。
運行狀態下，系統不允許用戶進行界面切換，只有按下停止按鈕后，系統才允許進行不同界面的切換。

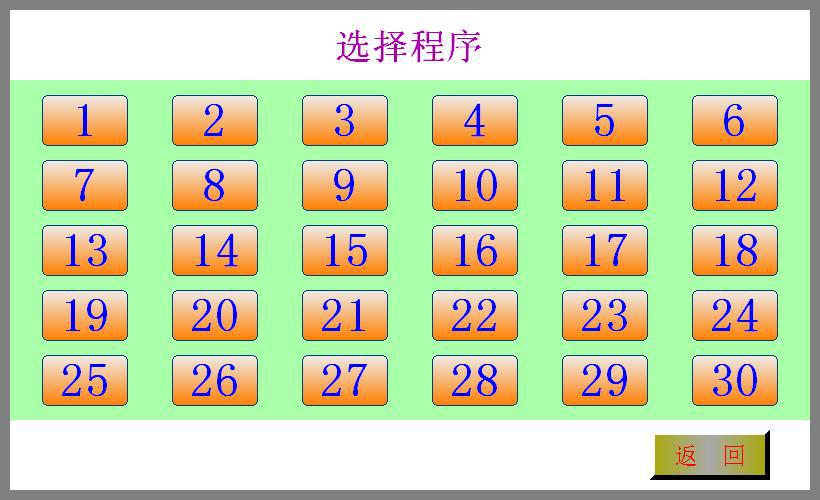

4.2 程序選擇
在主畫面中，點按屏幕左上角“P”后面的程序號，可以選擇不同的用戶程序。
系統一共30個程序，用戶只能選擇某個程序，可以對選擇的程序進行編輯。但不可以增加或刪除程序，每個程序最多15個工步，詳細見下面的程序編輯界面。

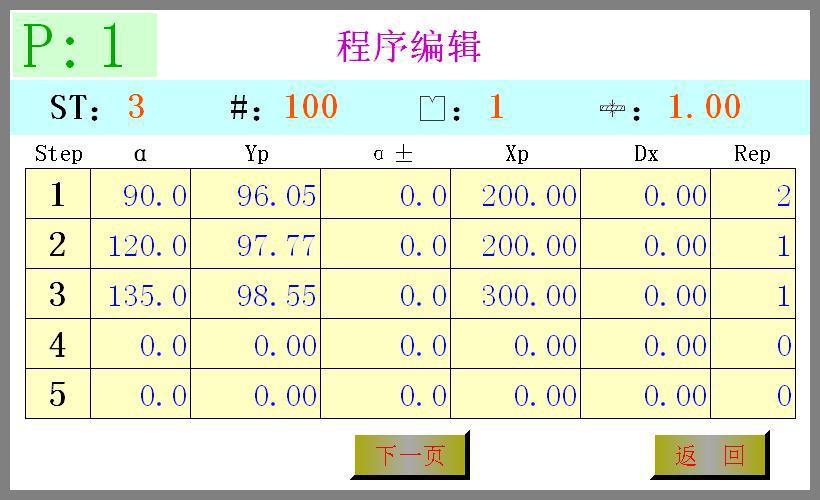

4.3 程序編輯
選擇了某個程序后，用戶可以在主畫面中，點按屏幕上方的“工步編程”按鈕，進入如下工步編程畫面：
P：1------表示當前選擇的是1號程序，對1號程序進行編輯；
ST：表示本程序總的工步數?？梢酝ㄟ^(guò)設定當前程序的總步數（畫面中STEP：3），直接增減工步。多工步可以滾動顯示；
#： 表示在折彎中，本程序的總的循環執行次數。分子為實際已循環次數，分母為設定的總循環次數；
IM]@OI6VP1BC8I@@V2.jpg)
：表示選擇的下模模具號；當模具設成0時，Y值可以修改，角度值不可以修改，即位置編程方式；
當模具設成非0時，角度值可以修改，而Y值不可以修改，即角度編程方式。
采用角度編程方式時，系統會(huì )根據用戶的角度編程值，自動算出Y軸電機所需要的位置值，若按照此位置折出來的角度不準確，可以通過Y修正值進行修正，Y電機的實際位移量是Y值與其修正值的代數和。
：表示所折板料的厚度，此板厚值會(huì )參與角度自動計算，所以務必正確輸入所用板料的板厚值；
表格上方的一排符號與主畫面中的含義相同。
編輯完成，按“返回”按鈕，程序將自動保存后，退出程序編輯界面，返回主畫面。
4.4 點動調試

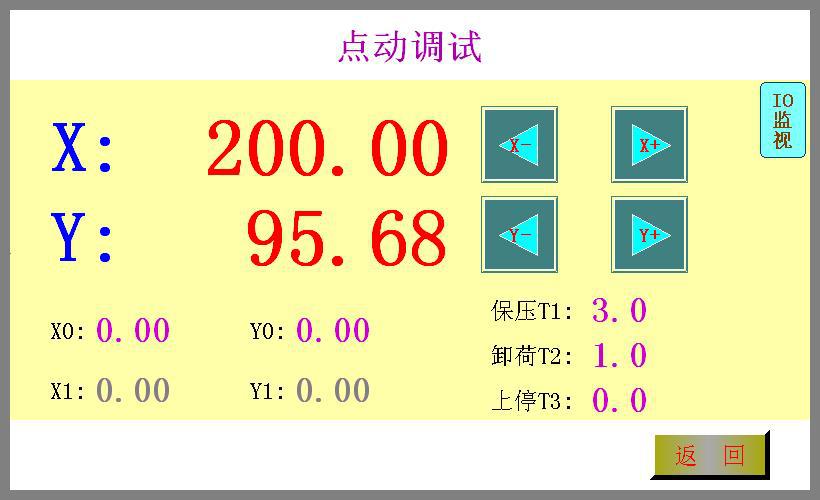

在主畫面中，點按屏幕上方的“點動調試”按鈕，進入如下點動調試畫面：
在此點動調試畫面中，可以點擊X+、X-、Y+、Y-按鈕，對X軸或Y軸做正向或反向的點動移軸操作。
屏幕右下方有“保壓延時T1”和“卸荷延時T2”的設置，還有“上停T3”延時設置，所謂上停延時，是指連續折彎機時，每次回到上死點開始，延時一個時間T3后，再使滑塊向下，折下一刀，以給操作人員足夠的放置工件的時間。
修改屏幕下方的X0或Y0的值，可以立即修改X軸或Y軸的當前座標位置值。若參數界面中的密碼已打開，則還會(huì )看到有X1和Y1兩個數值，這是用于“示教操作”的。
關于“示教操作”：
由于我們檢測X、Y位移使用的是增量式光電編碼器，其輸出信號是脈沖信號，而系統顯示的單位是mm或inch，加之一定的機械傳動比，這里面就存在著一個對應的比例關系，即編碼器檢測到一個脈沖，對應到X軸（或Y軸）移動了多少mm或inch的位移，對于確定的機械結構，這種關系就是一個確定的值，我們用一個分數（A/B）來表示，A稱為比例因子分子，B稱為比例因子分母。則有如下公式：
位移量 = 測得的脈沖數 × （A/B）
A和B可以如下計算：
乘法因子A = 絲桿螺距 × 編碼器與傳動絲桿之間的減速比。
除法因子B = 編碼器線數 × 編碼器倍頻常數 × 顯示分辨率
其中： 絲桿螺距的單位可以是mm，也可以是inch，只是所有單位要統一；
編碼器與傳動絲桿之間的減速比 = 傳動絲桿每轉1圈編碼器轉過的圈數；
編碼器線數 = 編碼器轉動1圈所輸出的脈沖數，由選定的編碼器決定；
編碼器倍頻常數 = 4 ；
顯示分辨率：一位小數取0.1，二位小數取0.01，三位小數取0.001。
例：
絲桿螺距 = 10mm，編碼器線數 = 400 PPR，X軸顯示分辨率為0.1mm，編碼器與絲桿直聯方式。
則可算得的 A = 10 × 1 = 10
B = 400 × 4 × 0.1 = 160
以上方法是根據一些參數，人工算出這一比例關系A/B，填入系統的用戶參數表中，前提是需要知道絲桿螺距、傳動比、編碼器線數等系統參數，而這對某些人來講，可能有一定的難度。
因而我們提供了另外一種求比例因子的簡單方法：即示教操作。即點動電機運行，先后輸入兩個相距一定距離的點的實際坐標值（用尺子直接量?。?，系統根據這兩個點的坐標值，結合系統檢測到的脈沖數，自動計算出該系統的比例因子（A/B），填入參數表中。
具體操作方法如下：
1、 在以上界面下，假設正向點動X軸，使X軸電機運行到一確定位置，通常取一小值，用尺子精確測量出此時X軸的實際尺寸，譬如50.6mm，將光標移動到X0處，將50.6輸入進去，按下回車鍵確認；
2、 繼續正向點動X軸，到達另一坐標位置，通常取得銷大一些，精確測量出此時X軸的實際尺寸，譬如316.8mm，將316.8輸入到圖中的X1處，按下回車鍵確認；
3、 此時系統便會(huì )根據此X0、X1的值自動計算出X軸的比例因子分子與分母，自動填入系統參數中。
4、 Y軸示教與X軸類似，只是要求顯示的分辨率更高一些。
“修改當前位置”操作注意事項：
1、修改當前位置操作必須在電機停止狀態操作；
2、初次設定參數時，系統必須先設定機床參數，然后再設定當前位置。否則顯示的位置值可能會(huì )發生變化。
3、若斷電時，電機仍在運動，或者斷電后，X軸（或Y軸）的位置發生了變化，則重新開機后，系統當前位置的顯示是不正確的，必須進行“修改當前位置操作”。
“示教”操作注意事項：
1、 由于比例因子參數涉及到機床顯示的正確性與產品加工質量，所以一定是在機床確實需要進行示教時，才進行示教操作；
2、 X0、X1是同一方向上的兩個不同的點，且示教測量一定要盡可能精確到要求的小數點精確位，X0、X1之間的跨距盡可能地大；
3、 示教操作要求在用戶密碼已打開的情況下操作。
4、正確的機床操作規范是：每次開機，首先檢查“系統當前位置顯示”是否正確，若不正確，應立即進行“修改當前位置”操作，然后再換一個位置，再一次檢查“系統當前位置顯示”是否正確，若還不正確，則須考慮系統“示教操作”。

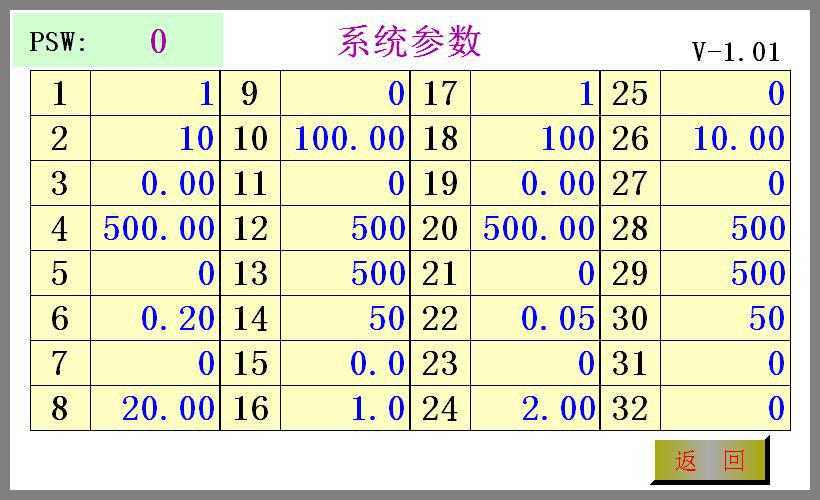

4.4 參數設置
在主畫面中，點按屏幕上方的“系統參數”按鈕，進入如下“系統參數”設置畫面：
此界面中，屏幕左上角是“用戶密碼”區，正確輸入用戶密碼“11111”，會(huì )顯示“Pass”，表明用戶密碼已經打開，否則，所有參數只能查看，不能修改。另外，若需要進行“示教”操作，則必須先打開此用戶密碼，否則只能做“修改當前位置”操作，無法進行“示教”操作。
光標移動到任何一個參數上，屏幕左下角會(huì )顯示此參數的含義，以及取值范圍。所有參數必須在停止狀態下以及用戶密碼已經被打開的狀態下才能設定，運行狀態下不能修改參數。
屏幕右上角是當前軟件的版本號。
詳細參數說明請參見第六章參數說明部分。

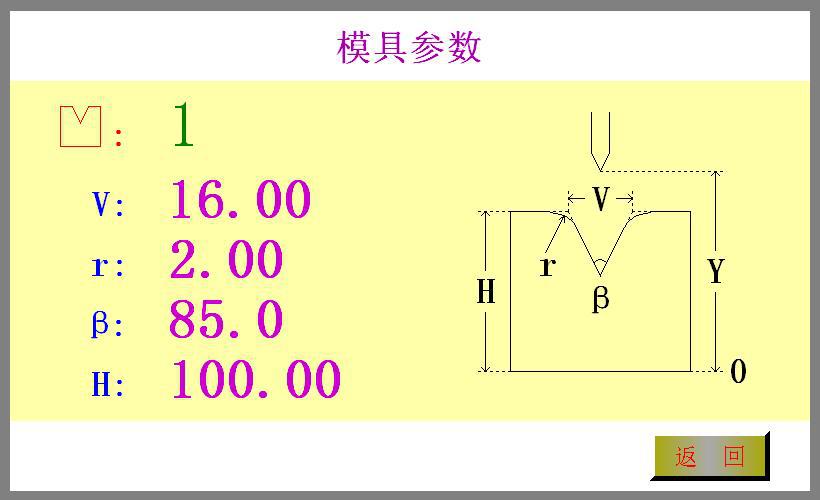

4．5 模具編輯界面
在主畫面中，點按屏幕上方的“模具參數”按鈕，進入如下“模具參數”設置畫面：
在此“模具參數”界面中，可以輸入不同模具號的相應的一組模具參數。系統有15個模具，模具號1~15。
注意：
1、 請正確輸入各模具號的所有參數，模具參數的正確與否，會(huì )直接影響到折彎角度的自動計算精度；
2、 工步編程時，請正確輸入所使用的模具號，因為不同模具號的模具參數可能不同，折彎角度自動計算時，結果可能會(huì )完全不一樣，從而嚴重影響到機床折彎精度。
第5章 機床調試
機床正常上電后，系統開機，若未出現任何報警或異常情況，啟動油泵，然后可進行如下的初步調試。
1、 檢查刀架，使其停在上死點；
2、 切換屏幕，進入點動調試畫面，分別選擇X軸和Y軸，進行點動操作，觀察X軸與Y軸電機是否能正常運行，同時觀察系統顯示是否正常變化，電機運行方向是否正確。如果電機不能正常運行，首先檢查有無接線錯誤或接頭松動，仍不能解決問題時，請與專業人員或機床廠家聯系，進行相關電氣檢查。若方向反，則可在參數界面中修改相關參數后重新再試；
3、 點動電機停在任一位置后，用尺子測量實際位置與系統顯示是否一致，注意選擇至少不同的二點位置，且二點跨距越大越好。同時，觀察二點的實際位置差值與系統顯示的二點位置差值是否一致。
如果實際位置不正確，而二點差值與系統顯示的差值一致，則說明系統比例因子參數是正確的，而當前位置不正確。只要直接在點動畫面中修改X0（或Y0）的值，進行修改當前位置操作便可。SNC-51配伺服方式時，可以進行重新找參考點操作。
如果二點顯示的差值與實際差值都不一致，則需要進行示教操作（參見4．4）
注意：
SNC-51系統在掉電時，能對當前位置自動進行記憶，使得下次開機時，無需設定當前位置，便可直接進行加工。但若機械部分在斷電狀態下發生了移動，或者上次掉電瞬間，機械部分由于慣性，還處于運動狀態，則SNC-51系統所記憶的位置便不正確了。所以無論何時，系統重新開機，都應檢驗一下當前位置是否正確，若不正確，應進行一次“設定當前位置”操作。
對于SNC-51配伺服的系統，還可以直接進行一次找參考點操作，或者在參數部分設置成上電自動找參考點的運行方式，詳見參數部分說明。
第6章 系統參數說明
6.1 SNC-51參數表
|
參數號 |
參數名稱 |
缺省值 |
范圍 |
用戶設定值 |
|
PSW |
用戶密碼 |
11111 |
- |
|
|
Pn-001 |
X軸顯示比例因子分子 |
1 |
1~10000 |
|
|
Pn-002 |
X軸顯示比例因子分母 |
1 |
1~10000 |
|
|
Pn-003 |
X軸軟限位最小值(mm/inch) |
0 |
0~99999.9 |
|
|
Pn-004 |
X軸軟限位最大值(mm/inch) |
1000.0 |
0~99999.9 |
|
|
Pn-005 |
X軸電機旋轉方向取反 |
0 |
0~1 |
|
|
Pn-006 |
X軸定位公差(mm/inch) |
0.5 |
0~10.0 |
|
|
Pn-007 |
X軸定位方式(0:雙向,1:單向) |
0 |
0~1 |
|
|
Pn-008 |
X軸超程距離(mm/inch) |
20.0 |
0~1000.0 |
|
|
Pn-009 |
X軸是否上電自動找參考點 |
0 |
0~1 |
|
|
Pn-010 |
X軸參考點位置 |
100.0 |
0~99999.9 |
|
|
Pn-011 |
X軸找參考點方向 |
0 |
0~1 |
|
|
Pn-012 |
X軸找參考點速度(r/min) |
500 |
0~3000 |
|
|
Pn-013 |
X軸自動定位速度(r/min) |
500 |
0~3000 |
|
|
Pn-014 |
X軸手動速度(r/min) |
50 |
0~3000 |
|
|
Pn-015 |
換步等待時間(秒) |
1.0 |
0~100.0 |
|
|
Pn-016 |
退讓等待時間(秒) |
1.0 |
0~100.0 |
|
|
Pn-017 |
Y軸顯示比例因子分子 |
1 |
1~10000 |
|
|
Pn-018 |
Y軸顯示比例因子分母 |
1 |
1~10000 |
|
|
Pn-019 |
Y軸軟限位最小值(mm/inch) |
0 |
0~9999.99 |
|
|
Pn-020 |
Y軸軟限位最大值(mm/inch) |
500.00 |
0~9999.99 |
|
|
Pn-021 |
Y軸電機旋轉方向取反 |
0 |
0~1 |
|
|
Pn-022 |
Y軸定位公差(mm/inch) |
0.05 |
0~10.00 |
|
|
Pn-023 |
Y軸定位方式(0:雙向,1:單向) |
0 |
0~1 |
|
|
Pn-024 |
Y軸超程距離(mm/inch) |
2.00 |
0~1000.00 |
|
|
Pn-025 |
Y軸是否上電自動找參考點 |
0 |
0~1 |
|
|
Pn-026 |
Y軸參考點位置 |
10.00 |
0~9999.99 |
|
|
Pn-027 |
Y軸找參考點方向 |
0 |
0~1 |
|
|
Pn-028 |
Y軸找參考點速度(r/min) |
500 |
0~3000 |
|
|
Pn-029 |
Y軸自動定位速度(r/min) |
500 |
0~3000 |
|
|
Pn-030 |
Y軸手動速度(r/min) |
50 |
0~3000 |
|
|
Pn-031 |
中英文切換 |
0 |
0~1 |
|
6.2 SNC-51參數說明
PSW 用戶密碼
用戶要進行修改系統參數和位置示教操作時，需輸入密碼。正確輸入密碼后，用戶才能進行前兩項操作，否則將只能查看而不能修改任何參數值，或者只能進行修改當前位置操作。
Pn-001 X軸顯示比例因子分子(乘法因子)
系統從外部接收的位移信號是脈沖，顯示給用戶的是毫米或英寸，這之間需要轉換，顯示比例因子分子和分母就是為此而設置的。
乘法因子 = 絲桿螺距 × 編碼器與傳動絲桿之間的減速比。
絲桿螺距：公制單位是毫米，英制單位是英寸。
編碼器與傳動絲桿之間的減速比：傳動絲桿轉一圈編碼器轉的圈數。
Pn-002 X軸顯示比例因子分母(除法因子)
除法因子 = 編碼器線數 × 編碼器倍頻常數 × 顯示分辨率
編碼器線數：由選定的編碼器決定。
編碼器倍頻常數：編碼器解碼電路中常數，其值恒為4。
顯示分辨率：一位小數是0.1，兩位小數是0.01，三位小數是0.001。
令 F = 乘法因子 / 除法因子
則編碼器發出的脈沖數乘上F后即為顯示值。舉例如下：
公制：
絲桿螺距 = 10mm
編碼器線數 = 100
編碼器倍頻常數 = 4
編碼器與傳動絲桿之間的減速比 = 1
顯示分辨率 = 0.1
則F = (10 × 1) / (100 × 4 × 0.1) = 1 / 4
輸入乘法因子1，除法因子4，每4個脈沖代表1個顯示單位（0.1mm）。
英制：
絲桿螺距 = 0.2inch
編碼器線數 = 100
編碼器倍頻常數 = 4
編碼器與傳動絲桿之間的減速比 = 1
顯示分辨率 = 0.001
則F = (0.2 × 1) / (100 × 4 × 0.001) = 1 / 2
輸入乘法因子1，除法因子2，每2個脈沖代表1個顯示單位（0.001inch）。
Pn-003 X軸軟限位最小值
當X軸顯示位置達到此值時，X軸電機將不能再往數值減小的方向移動，以保護X軸機械裝置。
Pn-004 X軸軟限位最大值
當X軸顯示位置達到此值時，X軸電機將不能再往數值增大的方向移動，以保護X軸機械裝置。
Pn-005 X軸電機旋轉方向取反
當系統顯示位置的計數方向與實際位置移動方向相反時，可通過修改此參數改變系統的計數方向。
Pn-006 X軸定位公差
自動定位時，目標位置與實際位置可能會(huì )有一個偏差△，若此偏差△在我們所希望的精度范圍內，則系統認為已經到位，輸出到位信號，否則為不到位，實際位置會(huì )閃爍顯示，沒有到位信號輸出。這里的偏差△，我們就稱之為定位公差。
Pn-007 X軸定位方式
0：雙邊定位。 1：?jiǎn)芜叾ㄎ弧?
設置為單邊定位時，系統始終在位置從大到小的方向上定位。如果目標位置大于當前實際位置，系統會(huì )先運行到超過目標位置一段超程距離，再方向運行到目標位置。此定位方式可有效消除絲杠傳動間隙。
Pn-008 X軸超程距離
當定位方式參數設定為1（單邊定位）時，該參數有效。在位置從小到大的方向自動定位時，系統會(huì )先運行到超過目標位置一段距離處（稱為超程距離），再反向運行定位到目標位置，即系統始終定位在位置從大到小的方向上。
Pn-009 X軸上電自動找參考點
0：上電后不自動找參考點；
1：系統上電后自動找參考點。
Pn-010 X軸參考點位置
參考點的位置值。
Pn-011 X軸參考點方向
當找參考點的方向與實際方向相反時，可修改該參數改變找參考點的方向。
Pn-012 X軸找參考點速度
自動尋找參考點時的運行速度。
Pn-013 X軸自動定位速度
自動定位時的運行速度。
Pn-014 X軸手動速度
點動時的運行速度。
Pn-015 換步等待時間
換步的等待時間。系統換步時，在換步信號接通后開始計時，延時結束后軸開始運動。
Pn-016 退讓等待時間
退讓的等待時間。在退讓信號接通后開始計時，延時結束后開始退讓運動。
Pn-017 ～ Pn-030 為Y軸相關參數，意義同X軸參數Pn-001 ～ Pn-014。
附錄一 報警信息
|
報警代碼 |
報警信息 |
|
A01 |
機床位置掉電記憶錯 |
|
A02 |
系統參數出錯 |
|
A03 |
X軸編碼器斷線 |
|
A04 |
Y軸編碼器斷線 |
|
A05 |
用戶編程參數出錯 |
|
A06 |
模具參數出錯 |
|
A07 |
系統與伺服通訊出錯 |
附錄二 系統控制模塊安裝尺寸
