提高數控板料液壓折彎機折彎精度的8大措施
如何數控板料折彎機的折彎精度呢，下面是我們南京淦元自動化有限公司資深工程師經驗，提高折彎精度的措施，可初步歸納為8個方面，還有其他意見請私信南京淦元自動化公司郵箱：[email protected]
①凸模進入凹模深度的控制 控制凸模進入凹模的深度，是板料折彎機最重要的控制。在自由折彎時，板厚、凹模開口寬度、材料機械性能和折彎半徑等參數確定后，凸模進入凹模深度決定了折彎角度值。
控制凸模進入凹模深度有以下幾種方法：
一是，機械擋塊與機械同步裝置結合，用伺服電機控制機械檔塊的位置，以實現折彎機的Y軸控制；
二是，用伺服電機對液壓擋塊進行位置控制，重復定位精度可達到0.05㎜，其突出的優點是在折彎過程中可以進行擋塊位置的調節，尤其試折彎時，可以連續調節直至獲得所需要的折彎角度，給操作者帶來方便；
三是，液壓同步系統。數控技術的應用，為板料折彎機的高精度同步系統開發和應用提供了極為有利的條件。數控板料折彎機的工作臺兩端固定有C形臂，它具有與立柱相同的喉口深度，上面裝有兩根高精度的直線傳感器的定尺，滑塊兩端伸出臂上裝有動尺，兩個油缸各有一個伺服閥或數字閥供油；傳感器測出的滑塊位移信號經放大后控制伺服閥或數字閥向油缸的供油量，因此能實現滑塊行程中的任意一點的位置同步，保證了滑塊與工作臺的平行。由于這種C形臂是固定在工作臺的兩端，不受滑塊和工作臺變形的影響，因此同步精度很高，凸模進入凹模深度的定位精度可達到±0.01㎜。
②滑塊和工作臺的撓度補償 傳統結構的板料折彎機在折彎時，滑塊中間產生向上的撓度，工作臺中間產生向下的撓度，造成凸凹模之間的間隙在全長上不一致，中間大兩端小，是影響折彎質量的主要因素之一。為了補償滑塊和工作臺的撓度，可采用以下措施：使工作臺和滑塊撓度方向一致；滑塊或工作臺上布置輔助油缸產生反方向撓度或工作臺中間凸起補償撓度等。
③模具微調 滑塊和工作臺產生相反方向的撓度，即使采取補償措施也難以完全消除，而且在使用過程中模具在全長上會(huì )產生不均勻的磨損，因此采用模具微調機構能有效地提高折彎精度。
④選擇伺服數字方式的伺服控制系統，折彎角度的自動測量，在折彎過程中，對折彎角度進行連續測量，并與給定值進行比較，達到預定角度時，滑塊停止運動，這將大大提高折彎角的精度。

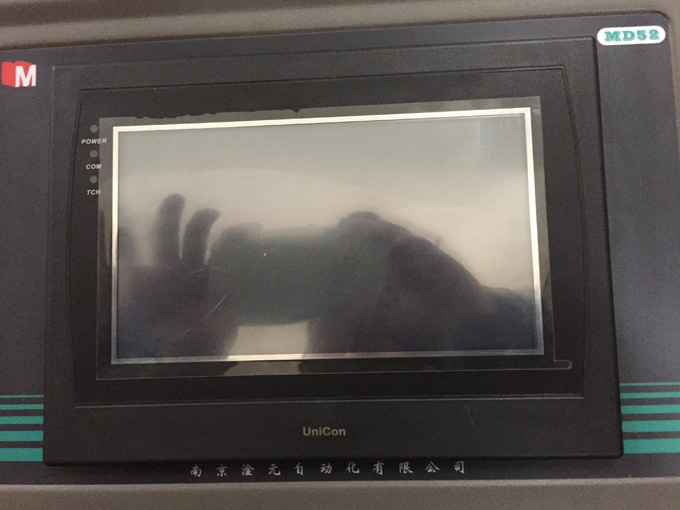

⑤鋼板厚度自動測量 無論熱軋或冷軋鋼板都存在厚度偏差，當凸模進入凹模深度及凹模開口寬度等參數確定后，板厚的變化就會(huì )引起折彎角的變化。輸入數控系統的板厚參數也只是名義值，因此實現板料厚度自動測量，并將所測出的偏差值反饋給CNC，例如折彎機伺服數控系統淦元MD52、淦元41系統，對凸模進入凹模的深度作修正，是提高折彎角度精度的好辦法。
⑥采用三點折彎法可有效地提高折彎精度。
⑦折彎機控制系統的誤差補償 折彎機數控系統如果帶有誤差補償功能，能很大程度減小機床的誤差，如果運行過程中，機器本身誤差較大，通過對系統誤差系數的調試，可以很大程度提供折彎機精度。

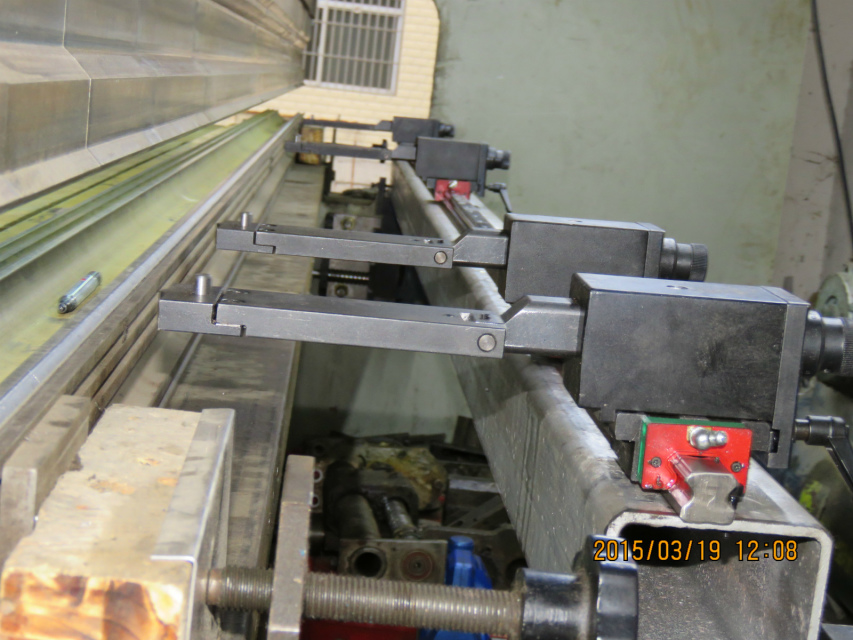

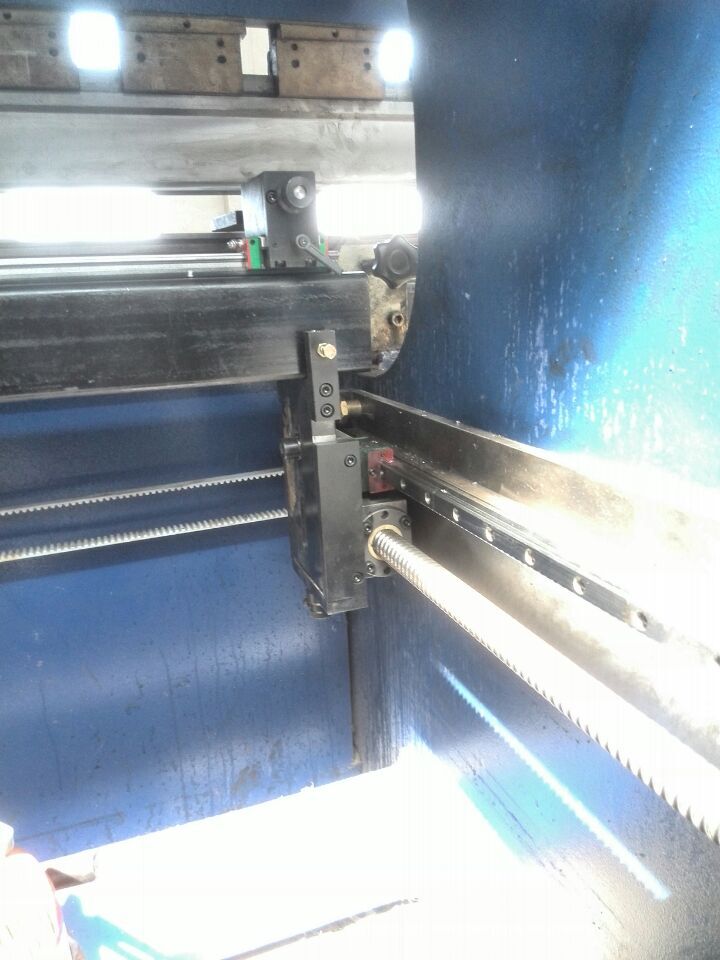

⑧折彎機改裝伺師傅的技術 不同折彎機改裝工程師的水平會(huì )對折彎機精度影響較大，比如對折彎機數控系統誤差系數的調整，對折彎機后擋料的安裝，折彎機直線導軌的安裝方式與經驗，這些也能影響折彎機的精度。
----------以上經驗，來自南京淦元自動化有限公司，轉載請注明
