折彎機觸摸屏伺服數控系統MD52

產品介紹

MD52折彎機觸摸屏伺服數控系統



中國目前第三款單片機集成方式研發的8寸成熟大屏折彎機伺服數控系統

完全可以替代DA51

打破壟斷

因為專注，所以專業！

我們只專注折剪沖鍛壓機床數控系統研發

十年的折剪沖鍛壓系統研發經驗

因為相信，所以執著！

我們只想讓中國

離夢想

更近





設計理念：

       簡約、可靠、精準、高效

簡約：總線架構，匹配交流伺服系統，內嵌剪折機床邏輯控制，客戶可以自定義閥控制輸出，帶有實時監測功能。

可靠：200多項技術參數檢測，達到國家電子規范，GB/T 2423.1-2001，采用數字通訊方式，避免了脈沖方式下的丟步現象。

精準：在配合伺服電機快速運行的前提下，采用更簡便的慢速快速的邏輯控制方式，重復定位精度有效控制在0.03-0.1MM內。

高效：角度控制自動計算，伺服控制采用通訊邏輯方式，簡潔穩定，一頁顯示，大屏模式，程序方便擴展，售后方便，成本低廉。

產品功能：

        1、對折彎機的后擋料及油缸中擋塊位置進行自動定位控制。

        2、參數可設單邊和雙邊定位方式，單邊定位方式可有效消除絲桿傳動間隙。

        3、系統具有軟限位功能。

        4、斷電位置記憶功能。

        5、可根據絲杠螺距、傳動比，來設置顯示比例因子，亦可以通過示教操作功能由數控系統自動計算出顯示比例因子，操作非常簡便。

        6、單工步插入模式，非常實用方便。

        7、多工步編程功能，可實現多步自動運行。

        8、退讓逃料功能，避免后擋料裝置與工件的干涉，減少磨損。

        9、設有密碼保護。

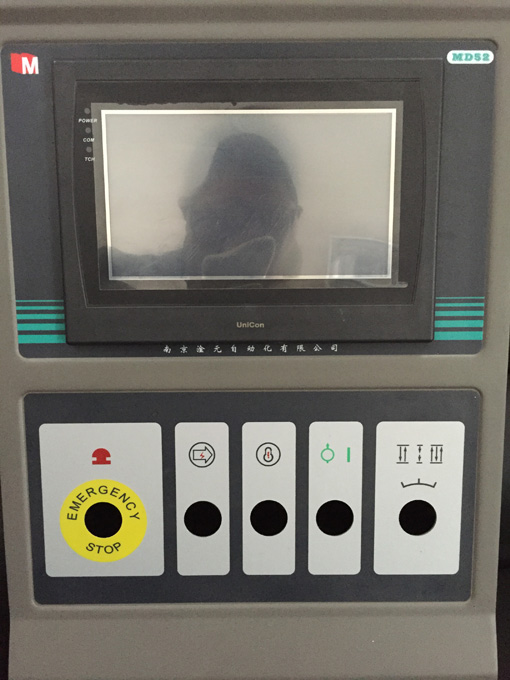

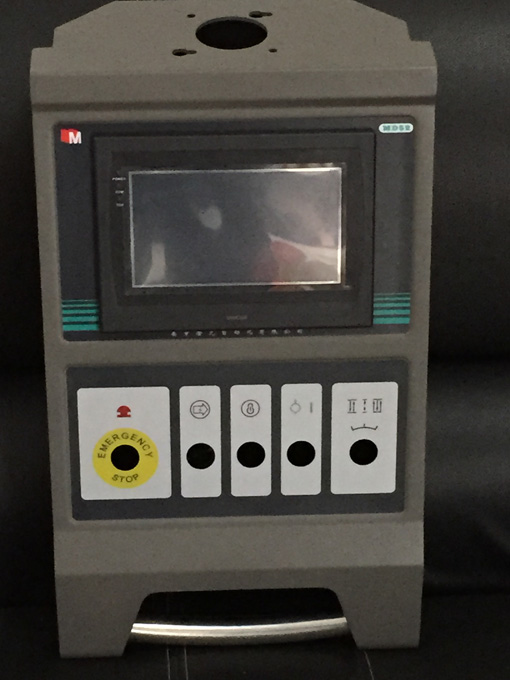

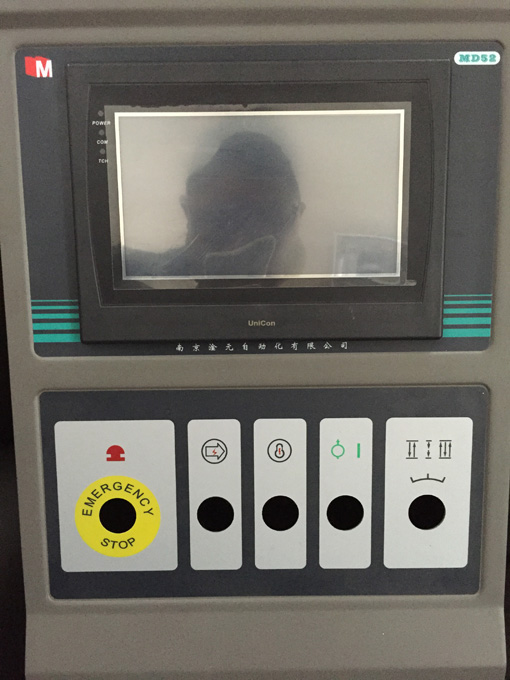

工業設計：

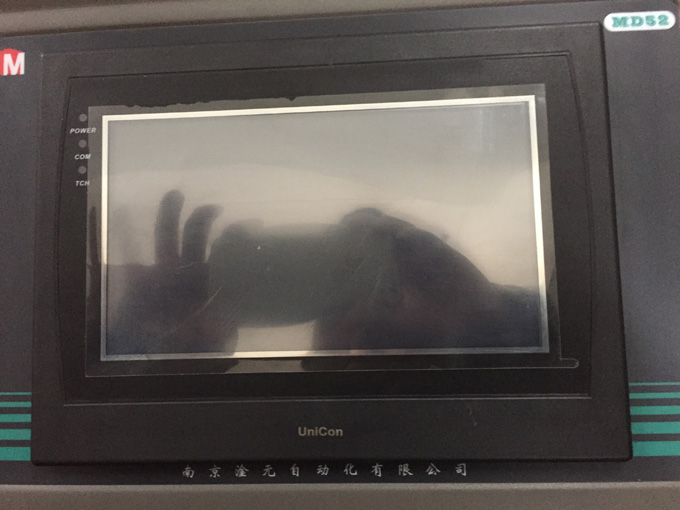

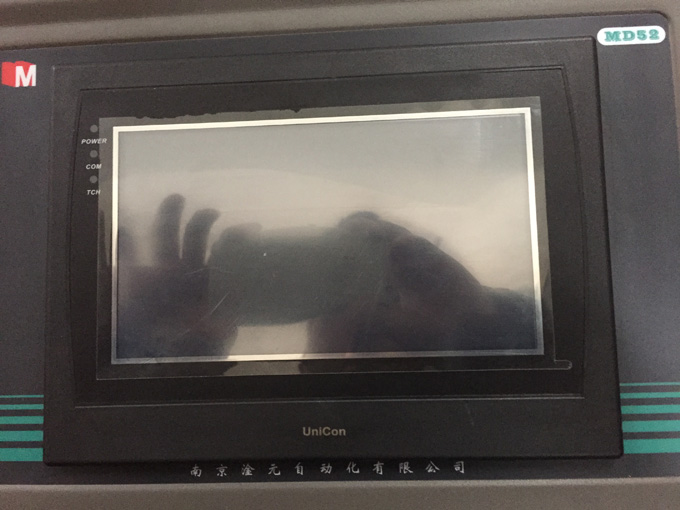

  1  7寸TFT真彩液晶顯示屏

      2  銀灰色環保漆工藝

      3  IO部分本系統采用IO模塊與HMI分離式結構，二者之間采用RS485總線連接，IO模塊上有系統電源、輸入輸出接線端子和狀態指示燈、以及伺服、編碼器接口等。
