剪板機數字伺服前擋料前定位前送料裝置配套改裝升級

產品介紹



剪板機數字伺服前擋料前定位前送料裝置配套改裝升級

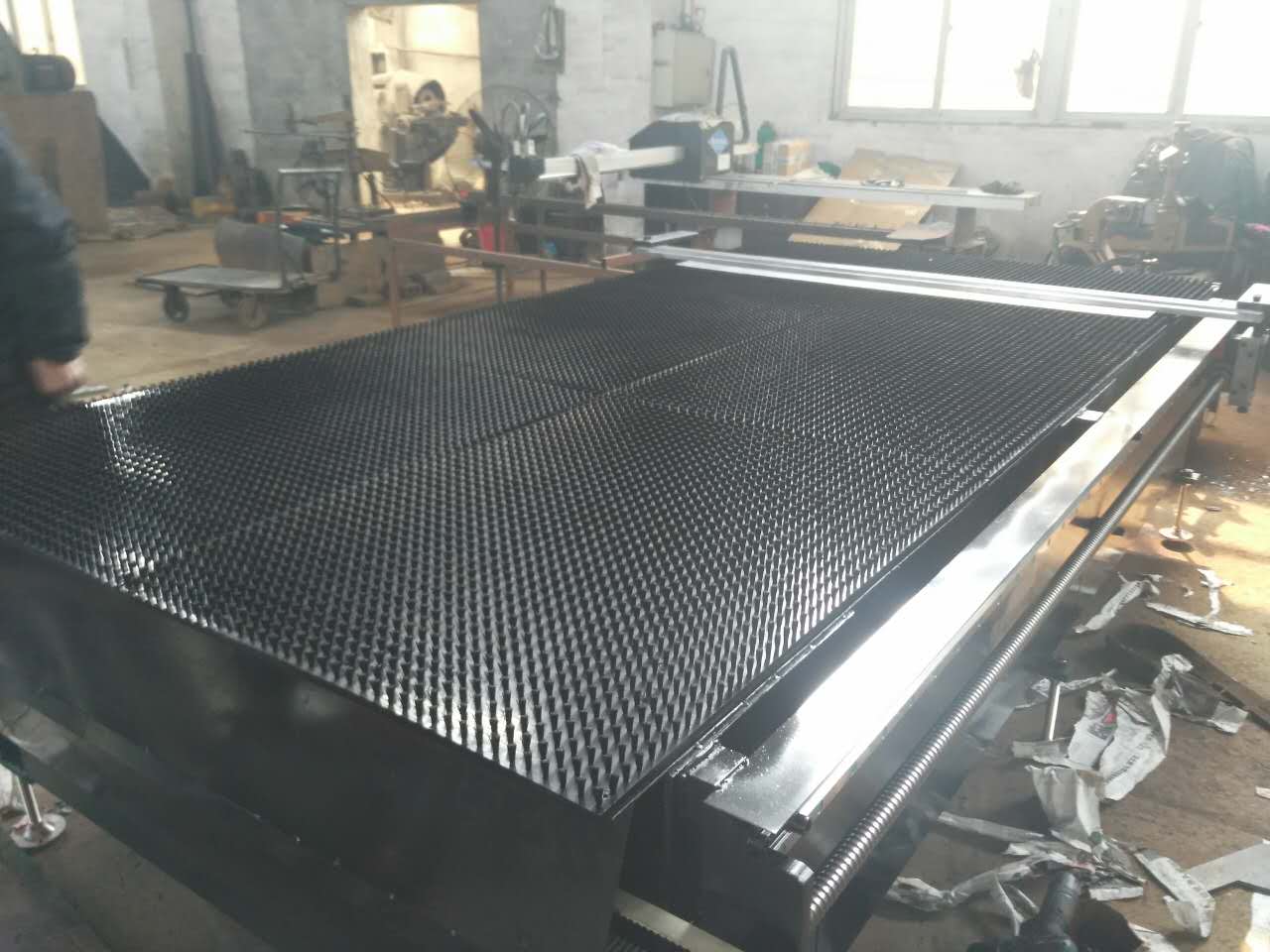

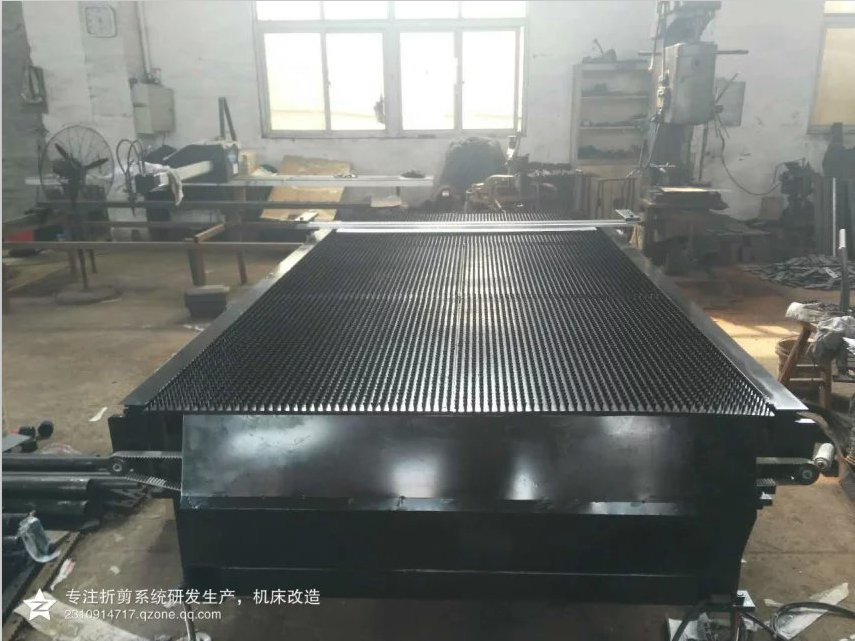

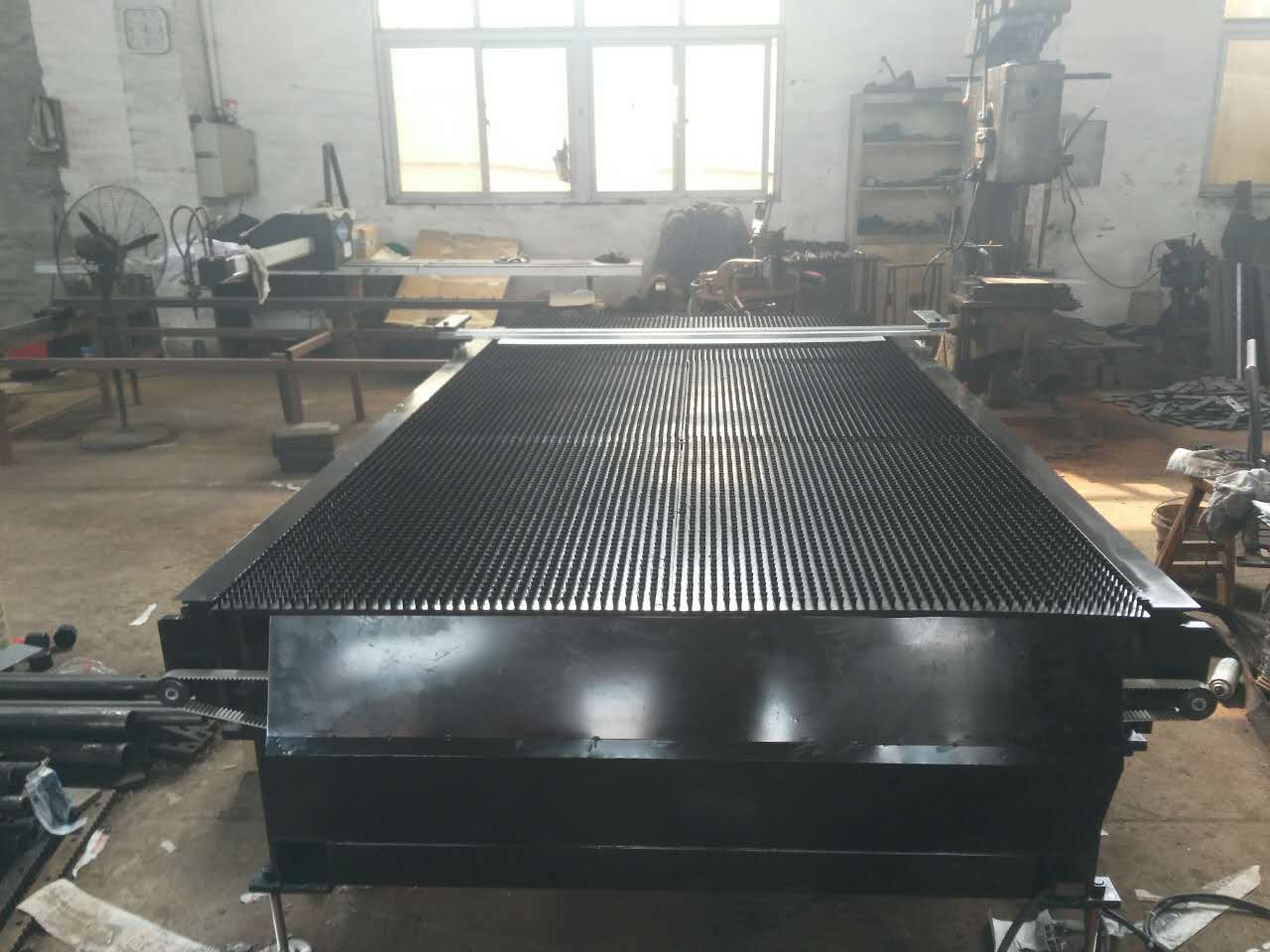

剪板機數字伺服前擋料前定位裝置，這是由我們三科智控技術團隊設計，由我們淦元數控負責技術安裝服務的一大新的案例，我們在日本小松剪板機前送料裝置的基礎上做了一些改變與思考，在精度控制方面，我們三科智控技術團隊做了多個算法方面的更新，讓剪板機前擋料裝置更精準更方便，機械方面，采用了模塊化思維，中間的工作平臺可自動移動拆卸，精度10絲內，性?xún)r(jià)比高，大家能用得起，用的好，三科攜手淦元爭取更好的產品。

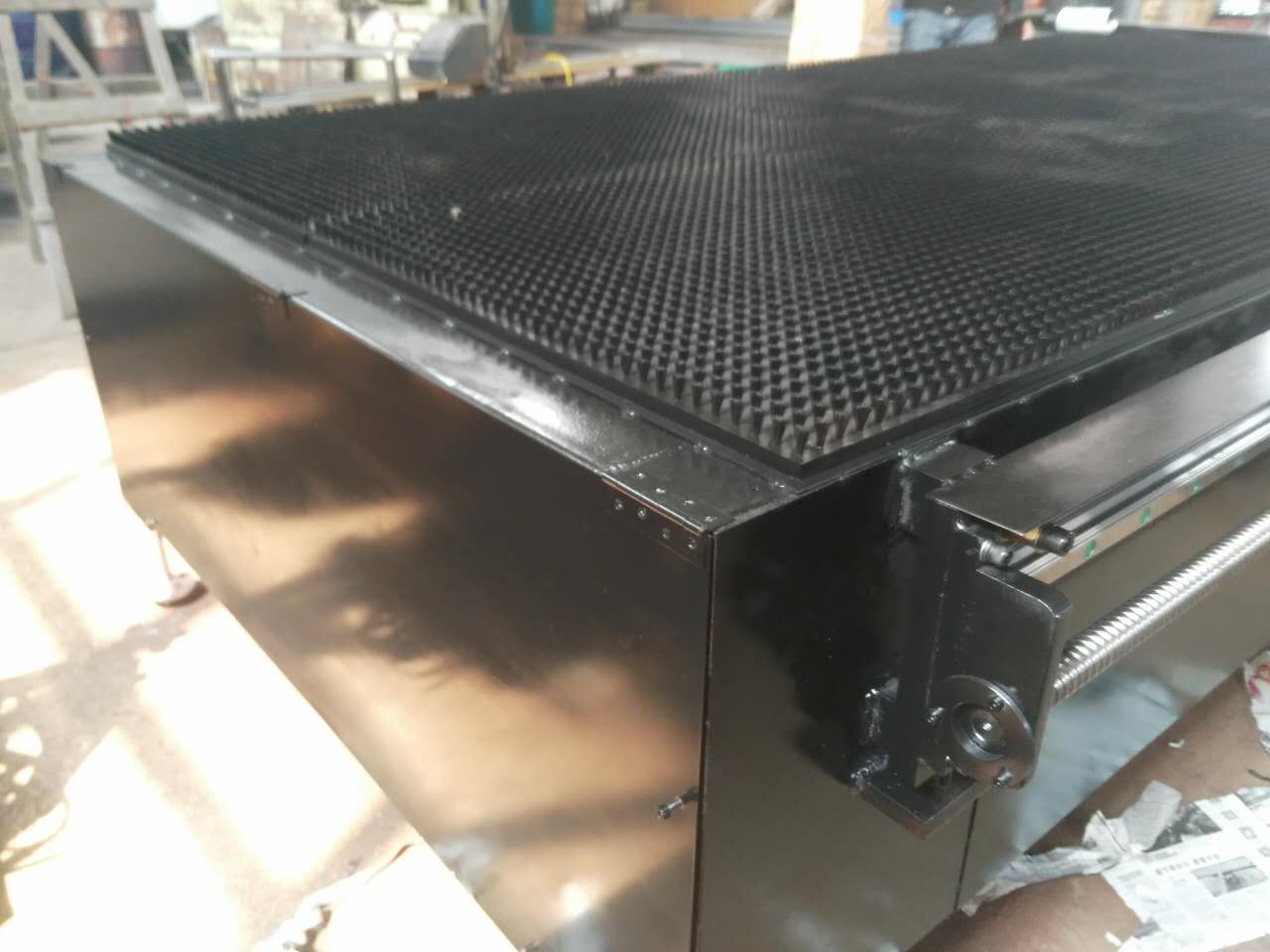

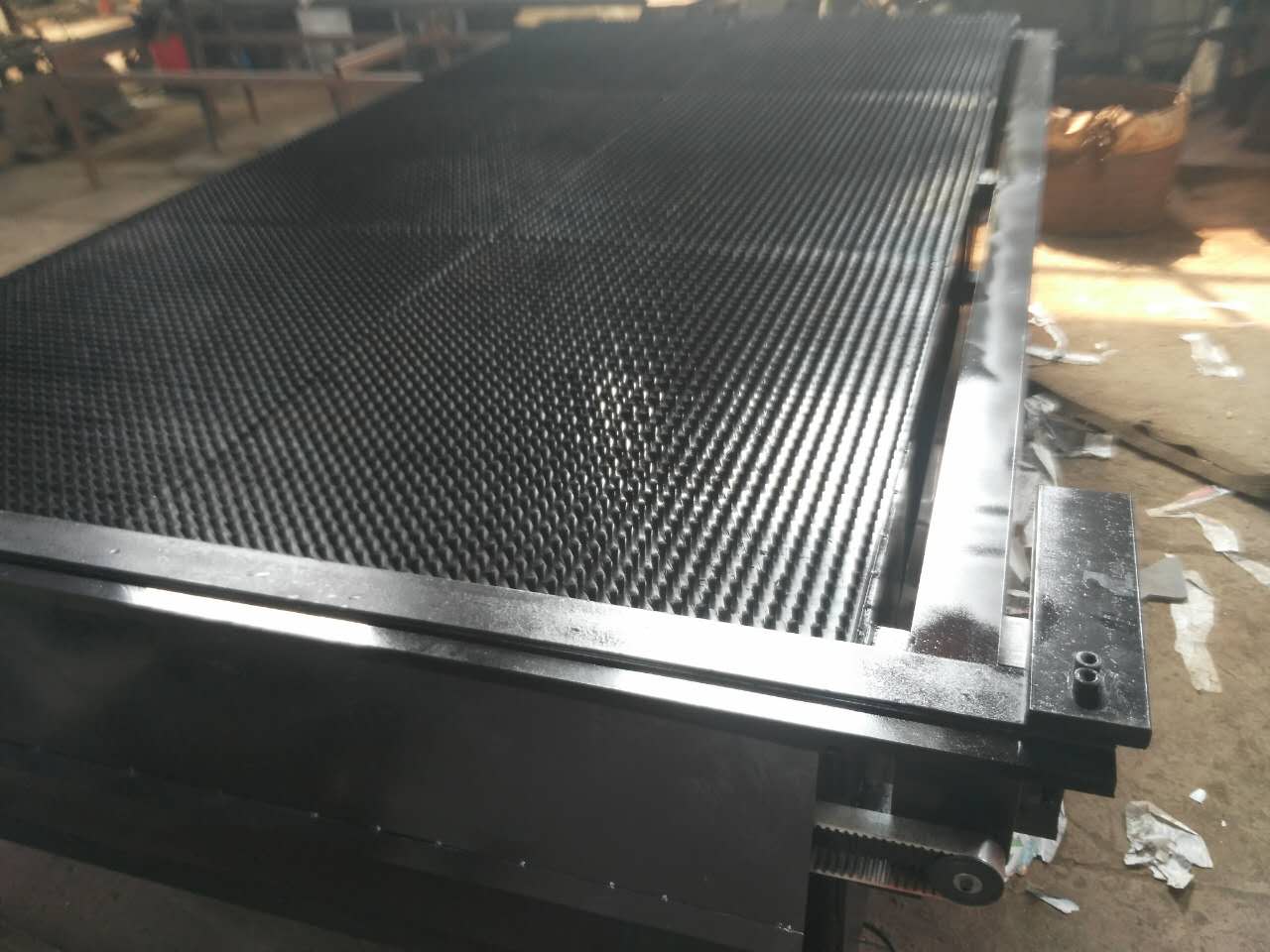

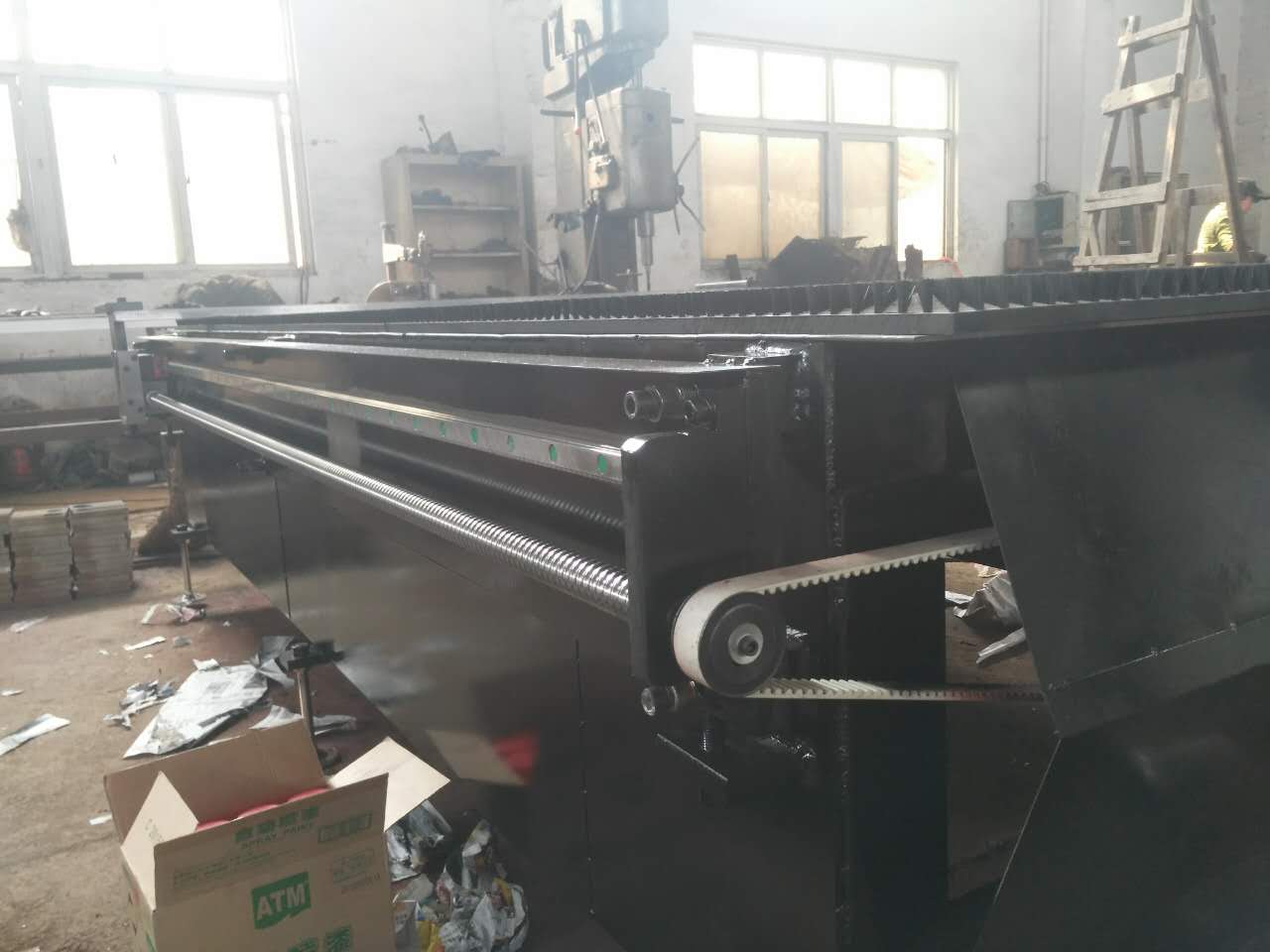

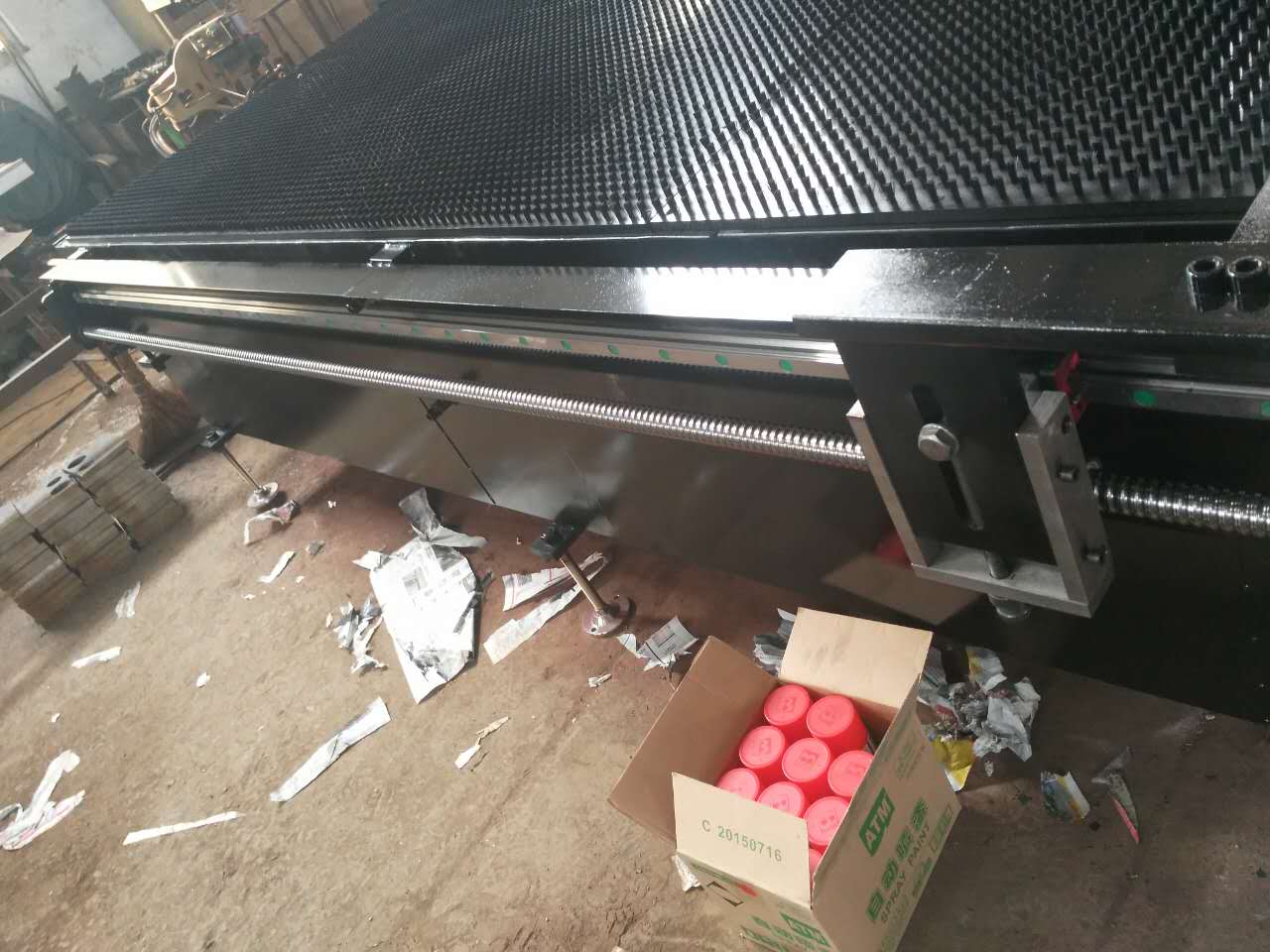

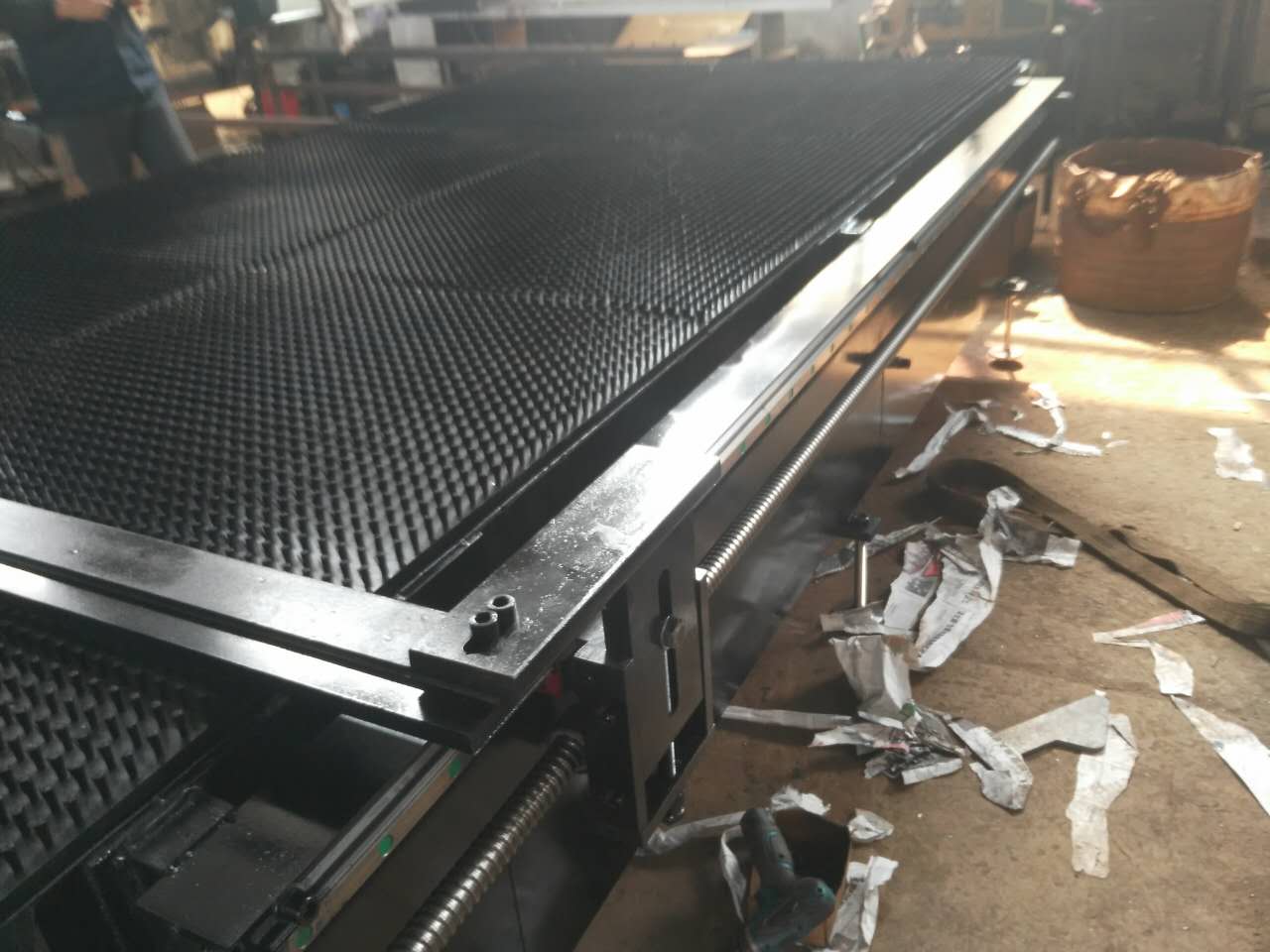

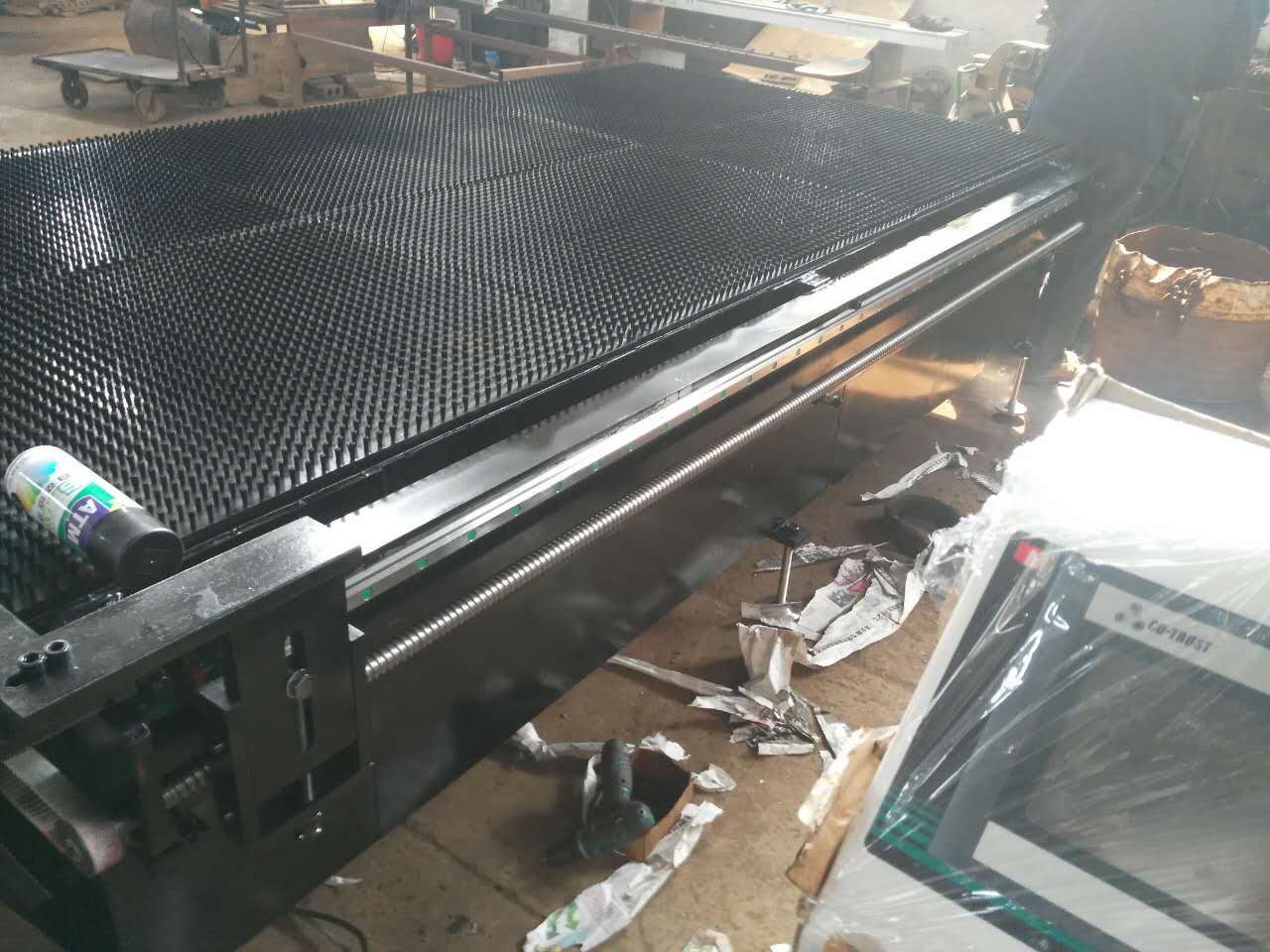

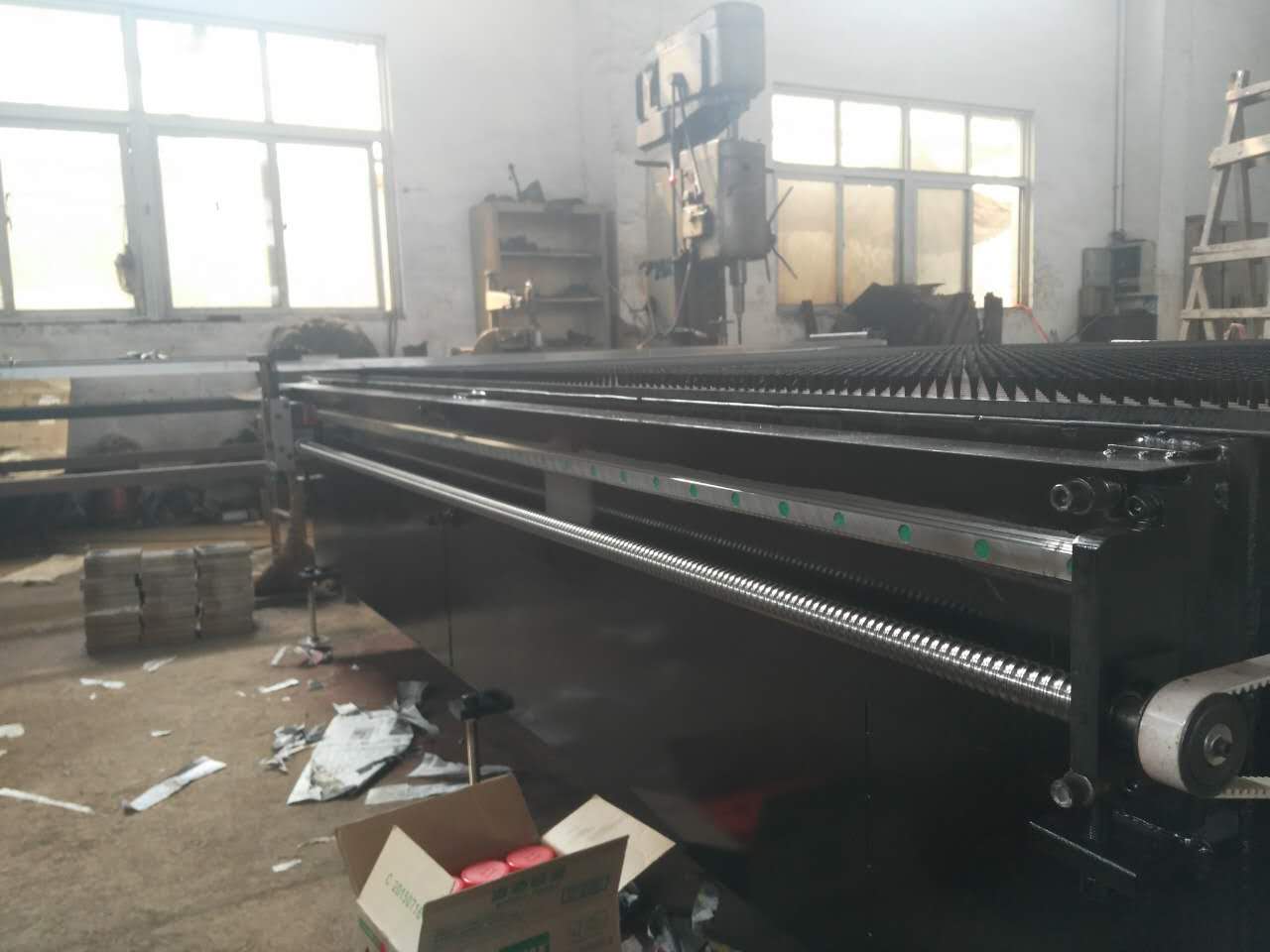

浙江地區配套的剪板機數字伺服全自動前檔料，前定位系統裝置:包括有一個位于剪板機前面的固定機架，機架上面為一個前后方向的導軌，在導軌上座落著一個擋板，在機架上還安裝有一個伺服電機，伺服電機通過一個同步帶輪帶動一個與導軌方向平行的絲杠，與絲杠配合的螺母固定連接在上述的承擋板上，增加一個垂直擋板，垂直靠板作用：

1 保證剪板產品對角線

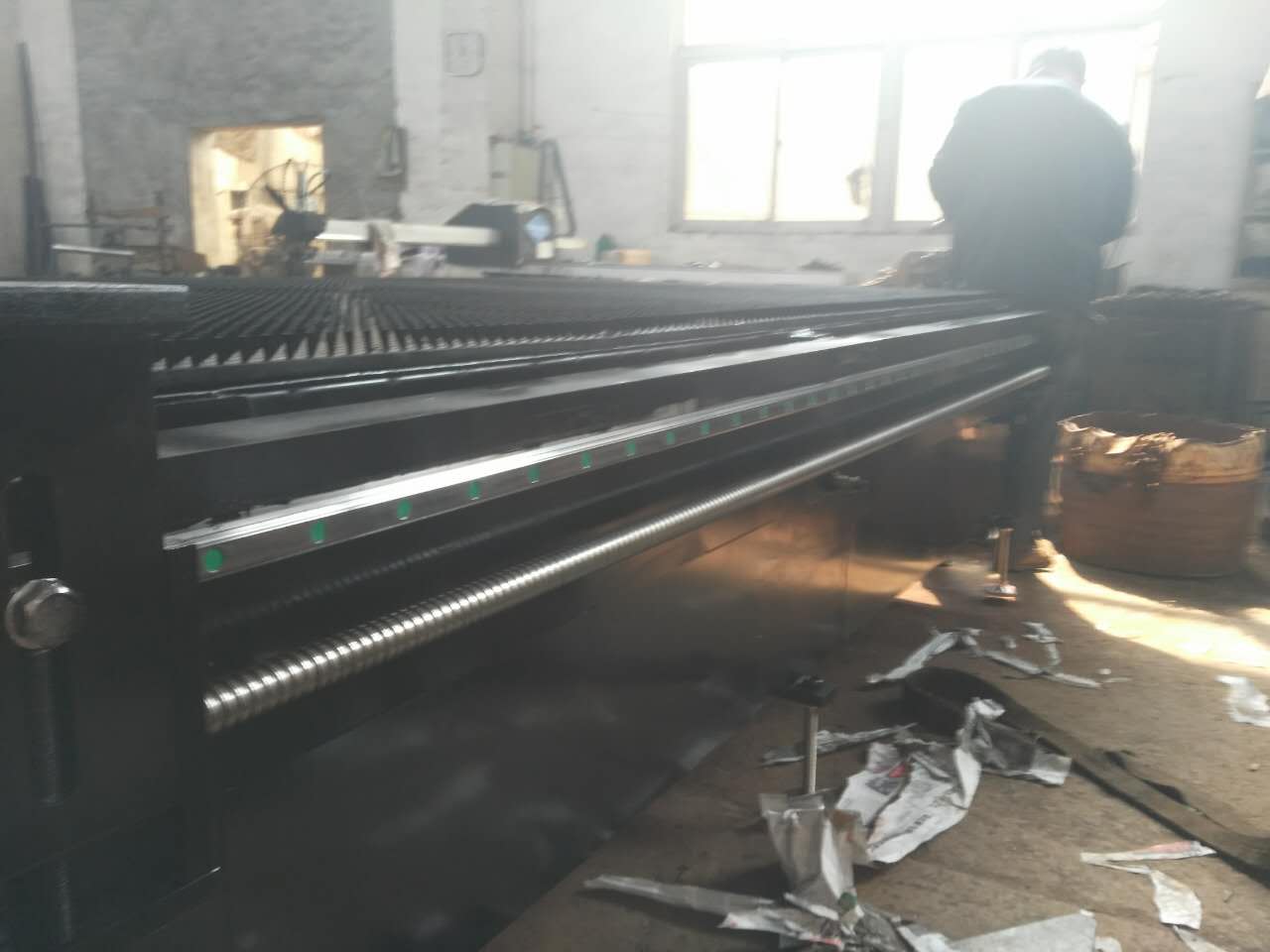

2 作垂直靠邊，配合擋料塊使用，精密定位，雙滾珠絲杠雙直線導軌，精度可達10內，成型精度極高，長料短料都很合適。

剪板機數字伺服前擋料前定位裝置優點有：

 1 定位速度快，精度高

2 省的人工看線誤差，可隨時翻轉效率高#送料機無法翻轉，

3 批量板料也可以設置成連續剪切，可以一次剪出自己想要的產品，例如要剪一塊100*200料片，只需設置第一刀剪100第二刀剪200，然后放料剪切就好了

4 一般現在工人剪切都靠卷尺量刀口到工作臺，然后完成剪切，一個是速度慢，二是精度差,如果連續剪切效率就低，前擋料設計就是解決這些問題，只需把板料靠住擋板無需看線直接剪切就可以，并且是如果長料分條，機器后面無需站人把余料往前推，機器剪完一條就可以直接往里送。
