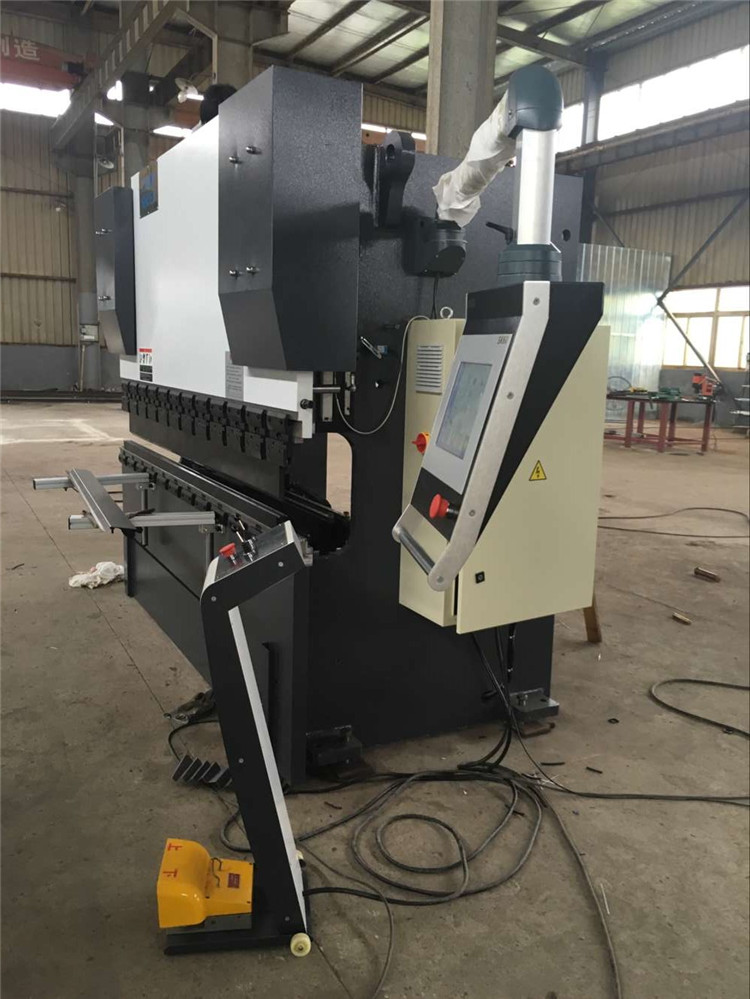

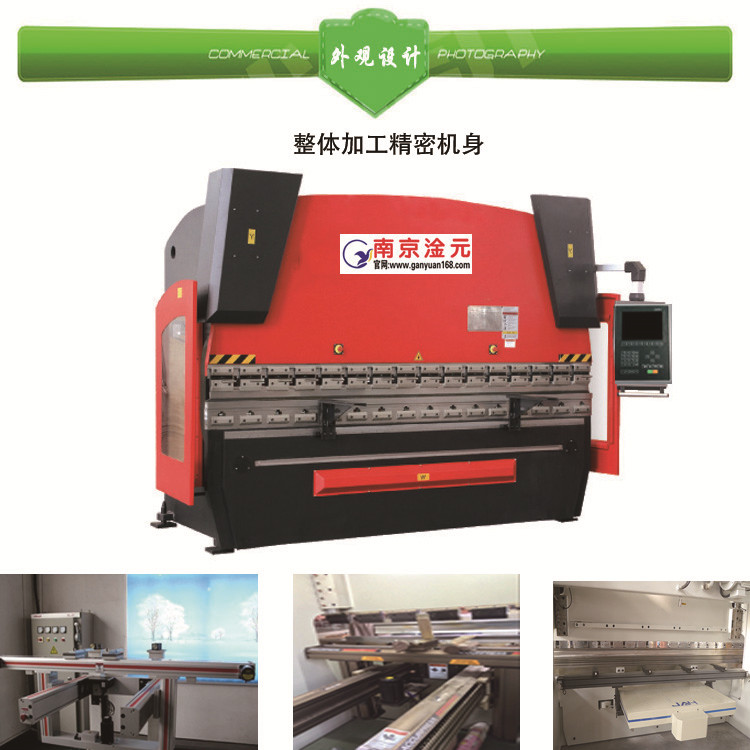

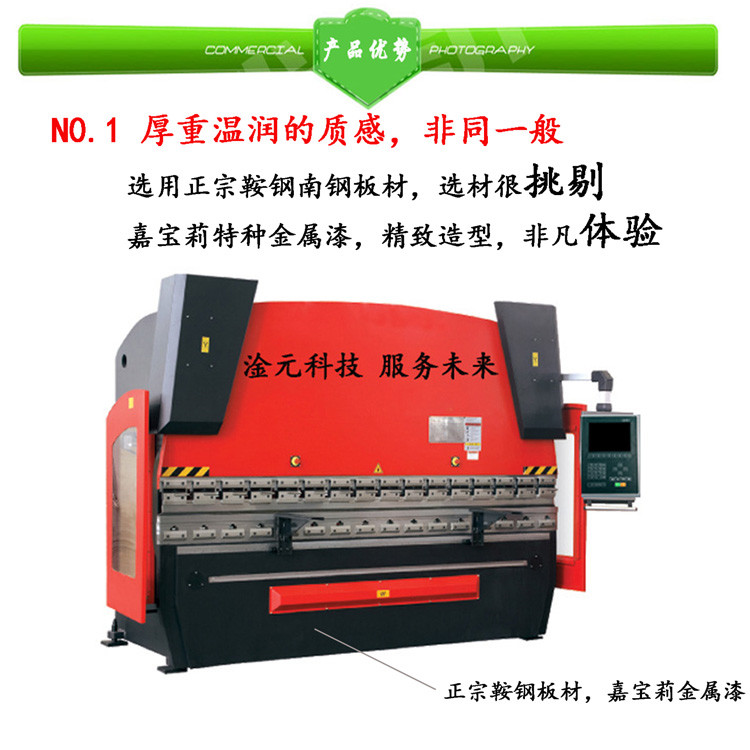

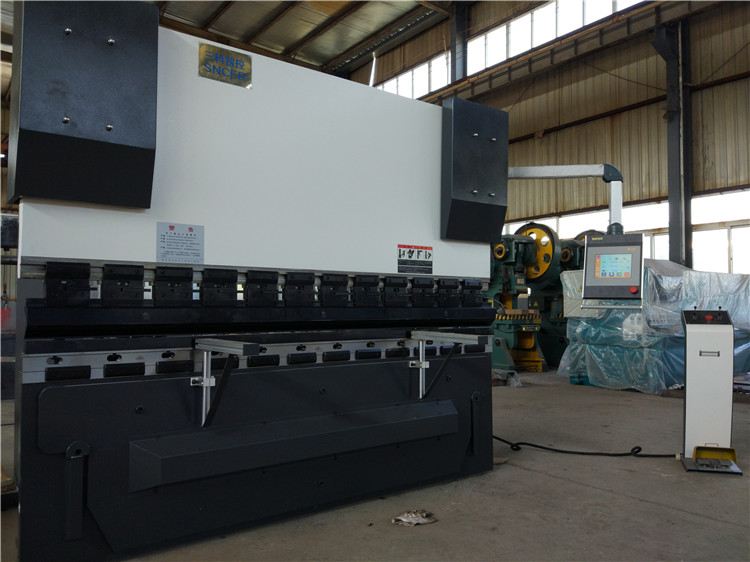

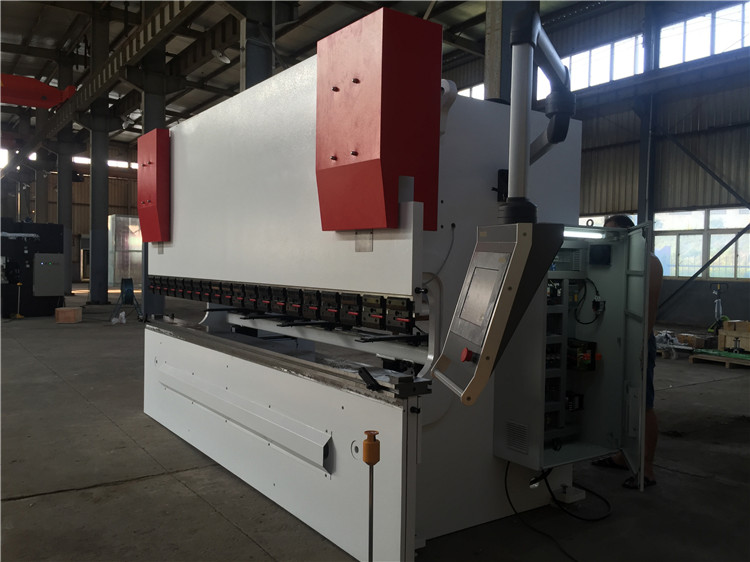

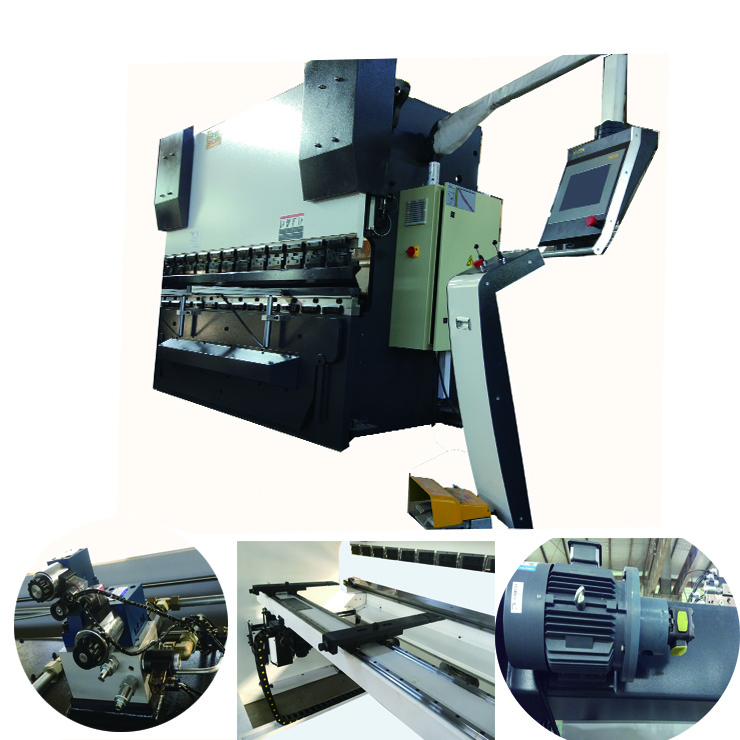

63噸2500半扭軸半電液伺服數控折彎機，三軸聯動

產品介紹

63噸2500半扭軸半電液伺服數控折彎機解決方案



對于折剪機床整體方案的解決，我們一直在努力，如何讓扭軸伺服折彎機達到電液伺服折彎機的效果？我們很有興趣也有義務去研究跟解決，這臺機器花了45天，終于大功告成，希望廣大機床廠可以相互學習，具體可看視頻。

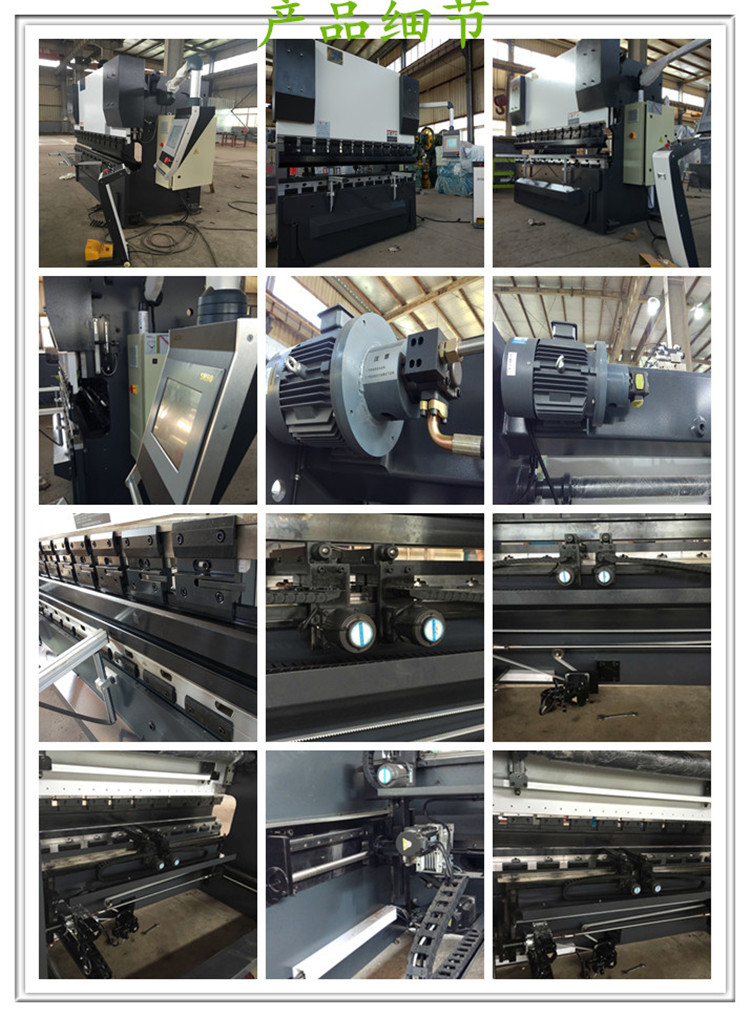

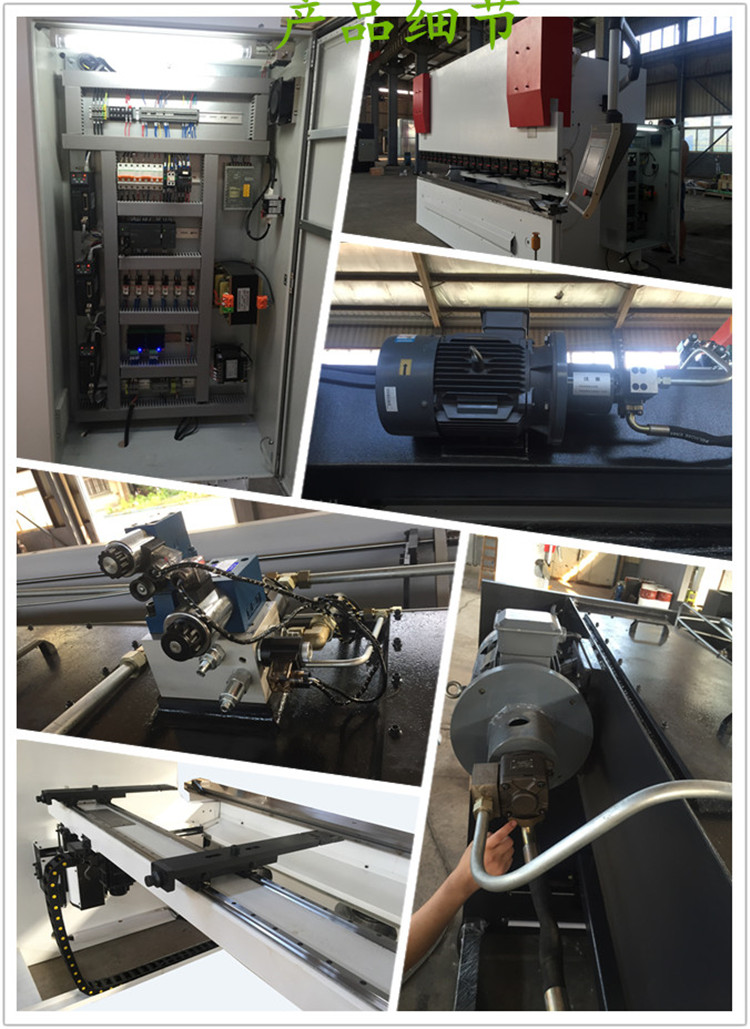

這臺半扭軸半電液伺服折彎機，配套如下：

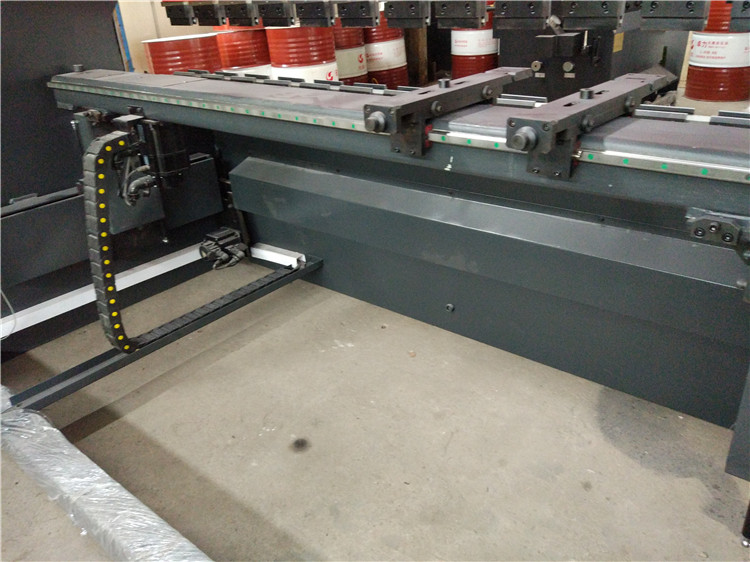

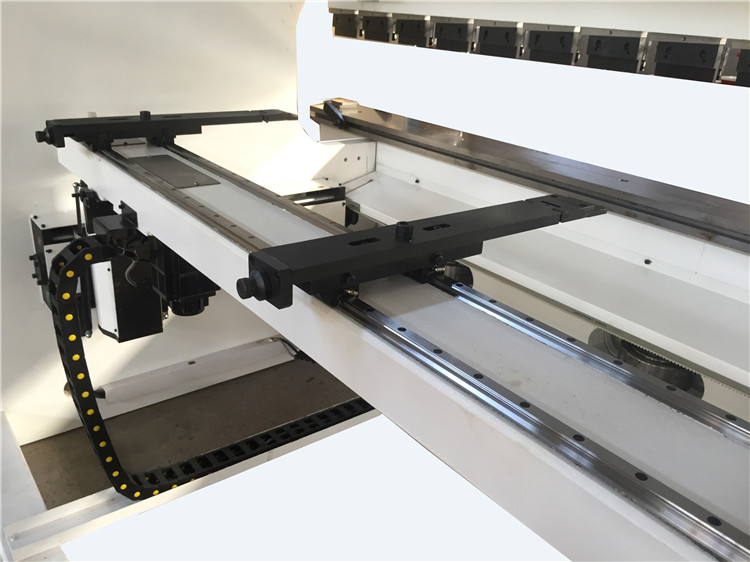

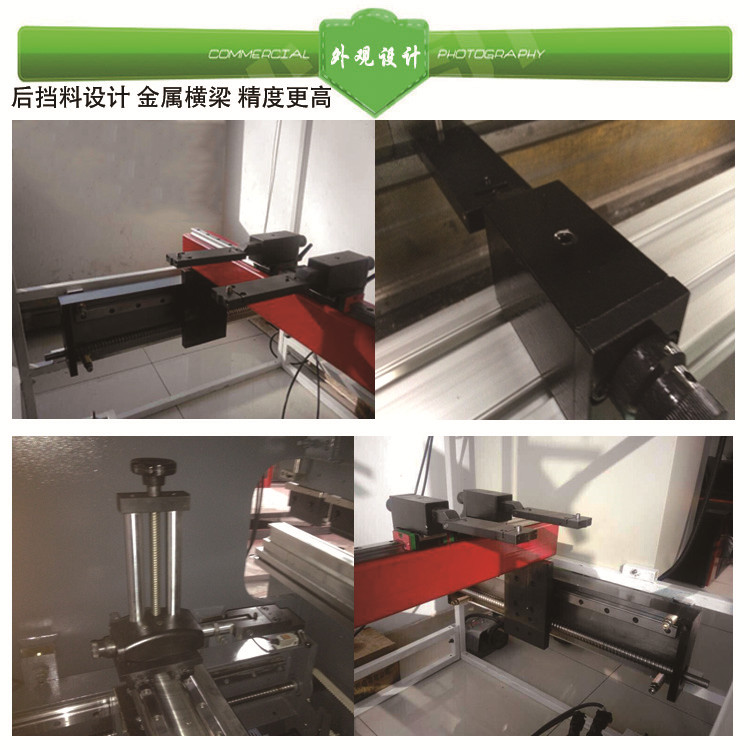

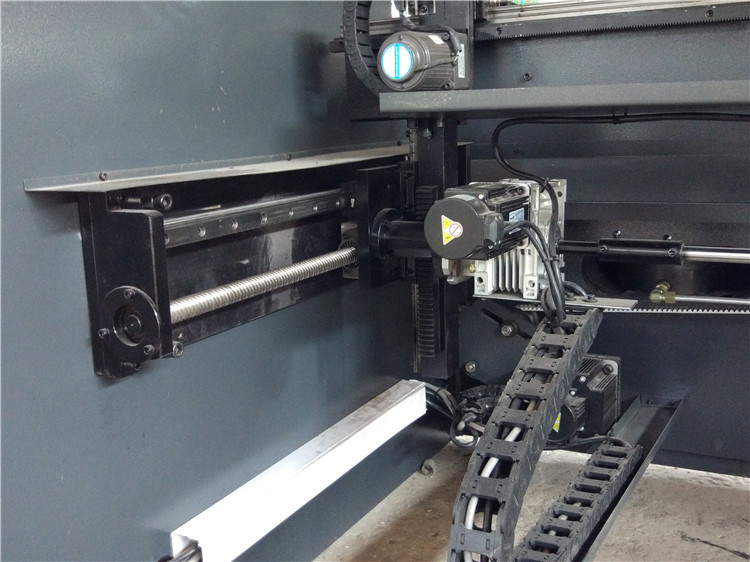

1、三軸帶升降，擋指可自動左右移動的緊密后擋料

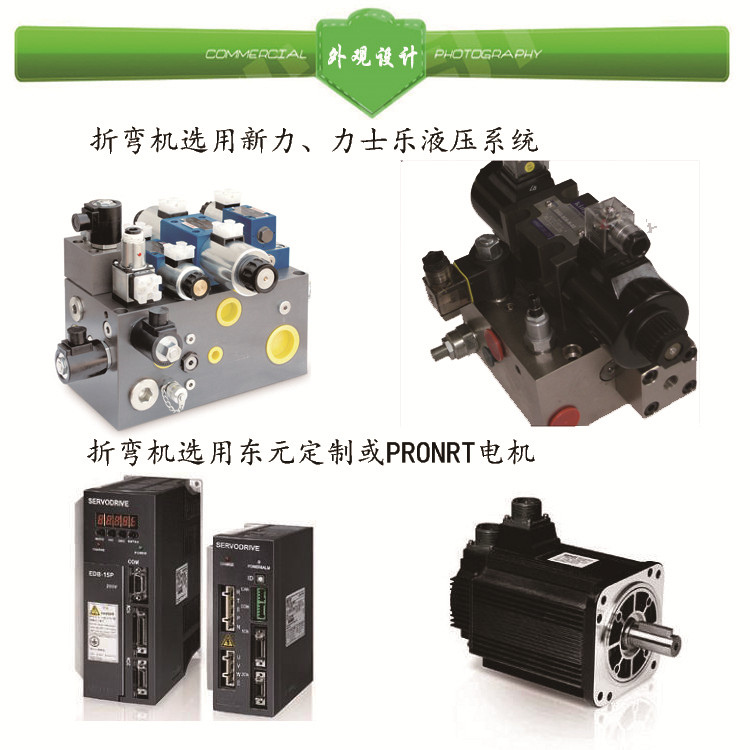

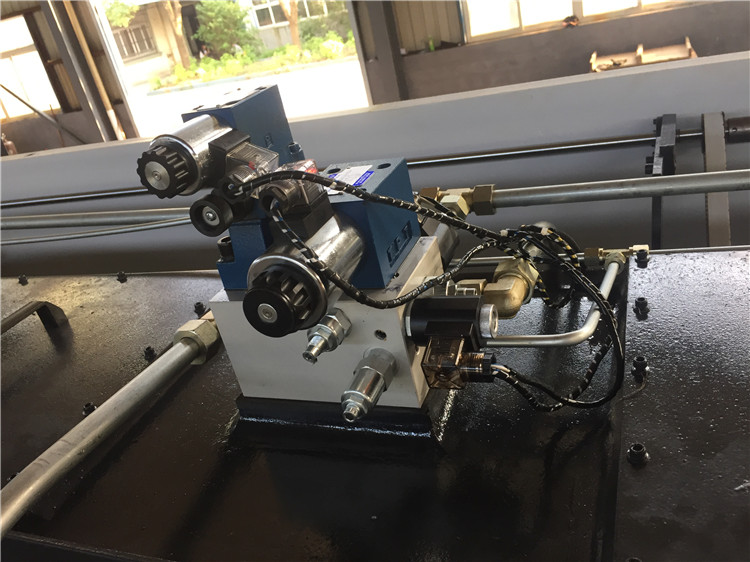

2、跟德國力士樂(lè )定制的液壓閥，帶壓力閥

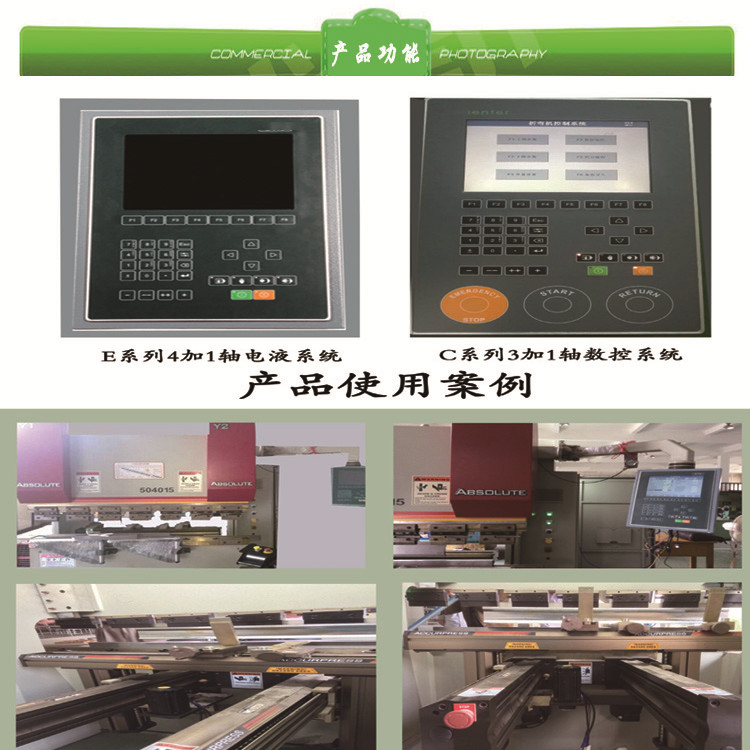

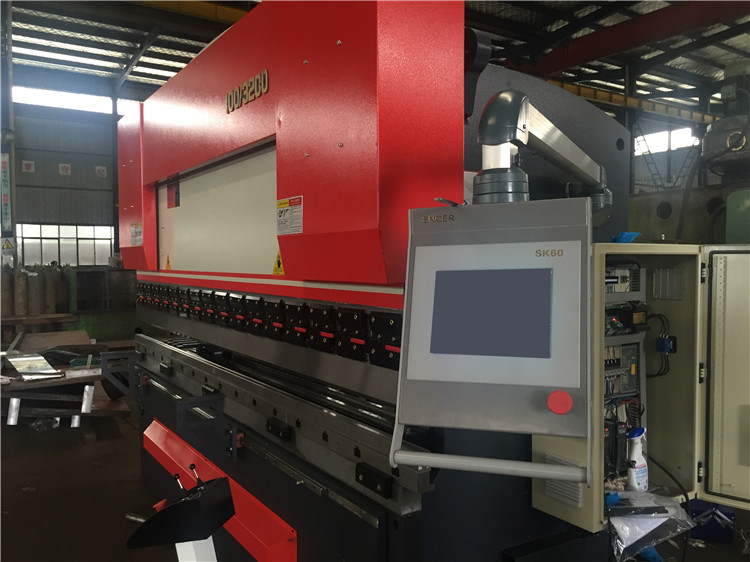

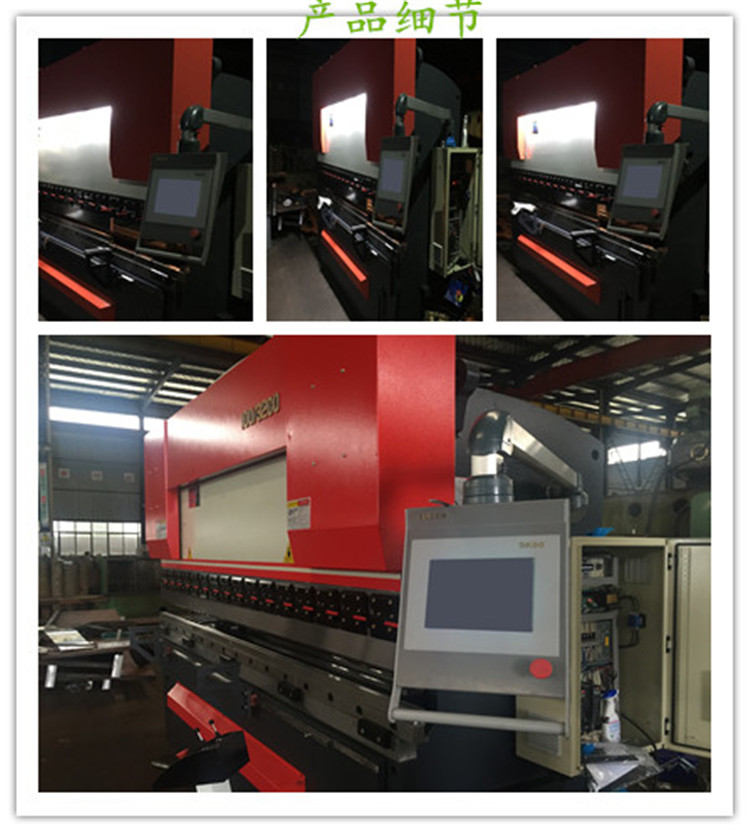

3 、SK60數字伺服11寸大屏觸摸系統，帶光柵尺，帶壓力自動控制

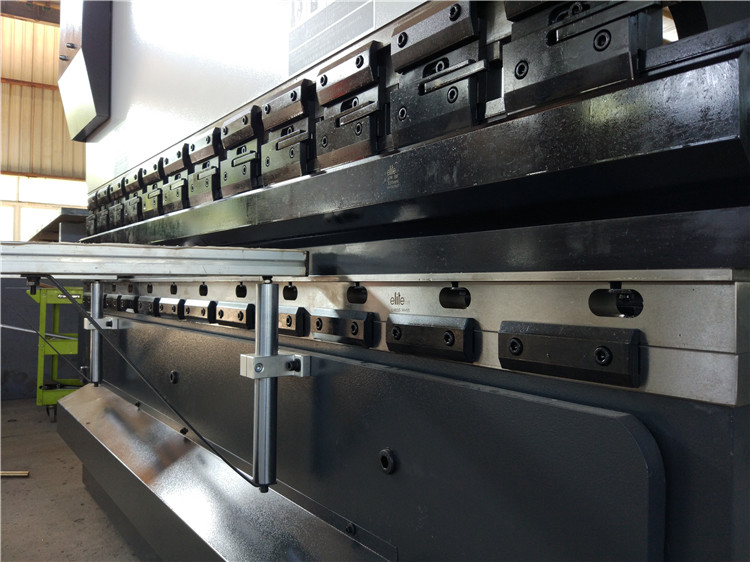

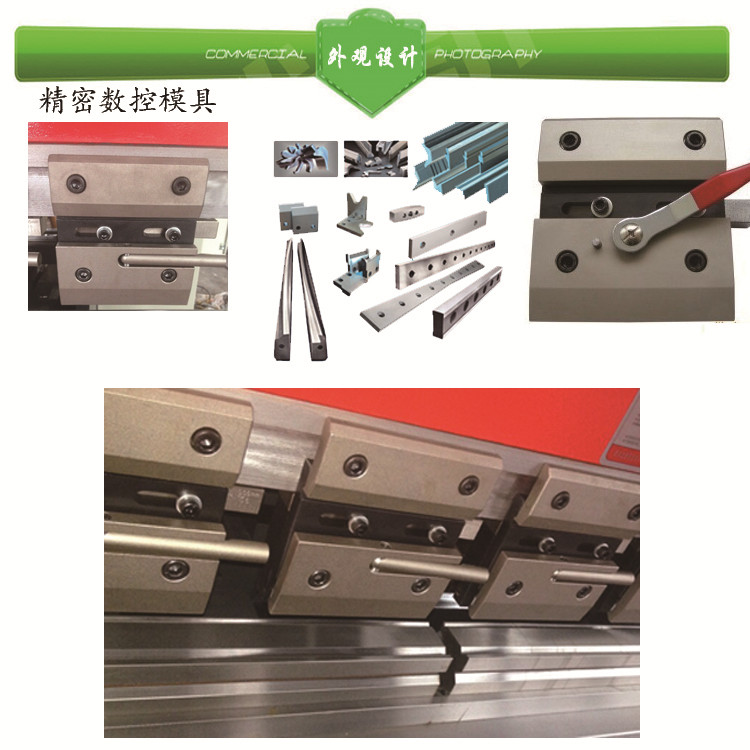

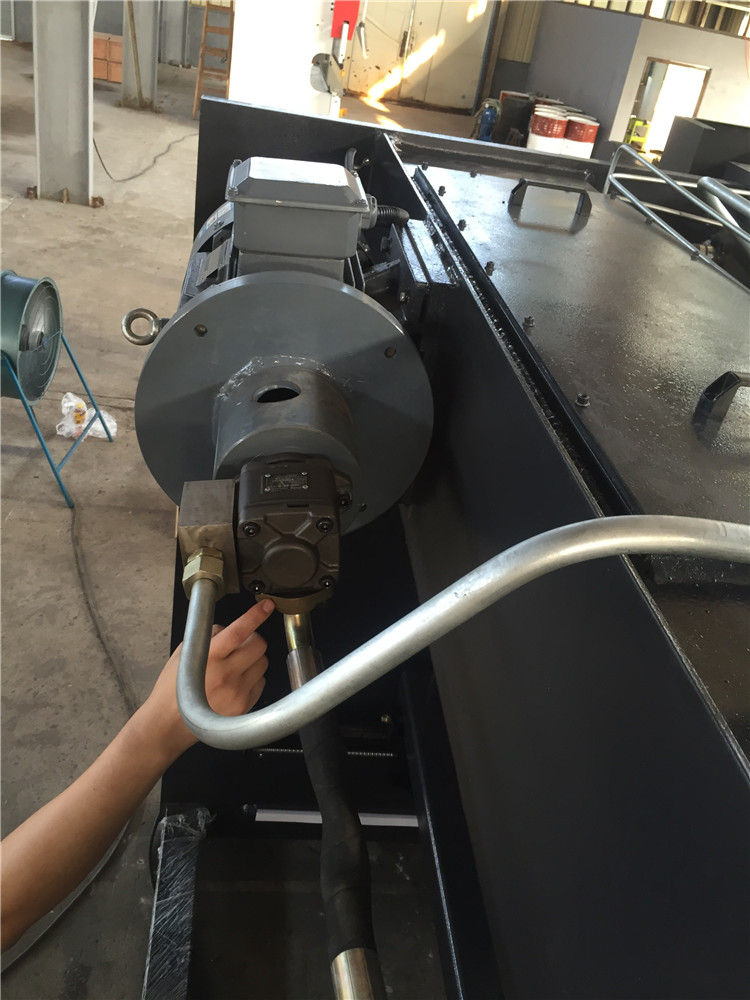

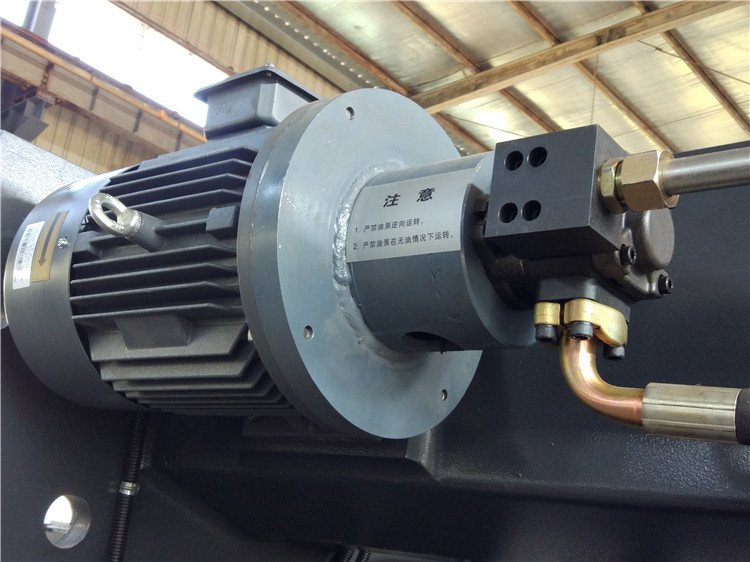

4 海德克油泵，發黑緊密數控模具


效果如下：

1 油缸來回上下，一分鐘可達36次，油缸不到上時點下來，一分鐘可達48次來回，比電液效果可能要好些。


2 后擋料重復定位精度0.08MM,擋指移動精度在0.1MM,接近電液折彎機。


3 后擋料前后移動速度，最快3秒一個來回，上下速度1.3秒，跟電液伺服折彎機差不多




4 帶壓力控制，帶光柵尺，可以自動避讓?zhuān)梢匀我庠O置模具庫，根據模具以及材料厚度可以自動計算，功能跟電液伺服很接近。
